Excalibur

[Mauy]

Witam.

Chciałem przedstawić Wam projekt o nazwie Excalibur nad którym pracuje od marca br. Rakieta ma wysokość 120cm i śr. 6cm. Napędzana będzie silnikiem wielokrotnego użytku SRWU M1.

Do tej pory wykonałem już:

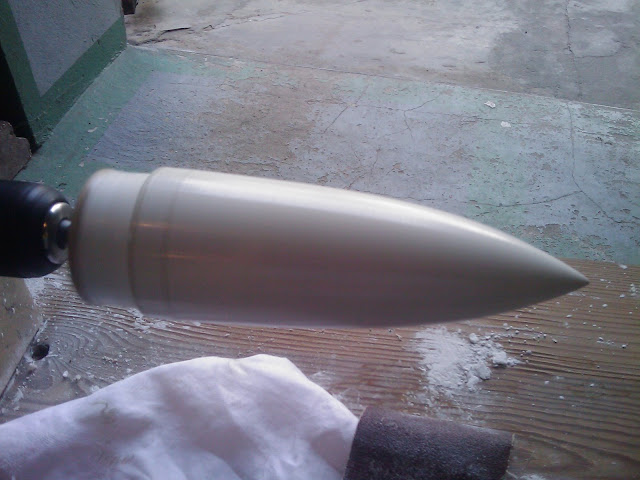

Głowica (długość: 18cm). Została wytoczona z jednolitego styropianu i pokryta kilkoma warstwami szpachli i jedną żywicy epoksydowej.

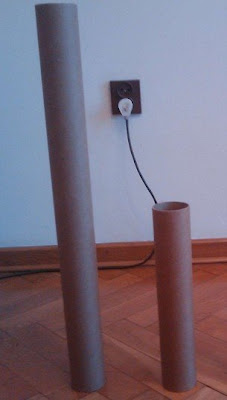

Korpus (długość: 100cm, średnica: 6cm). Składa się z dwóch członów wykonanych z tuby kreślarskiej (na dokumenty). Kospus zostanie pokryty lakierem (SIDOLUX) i farbą nitro.

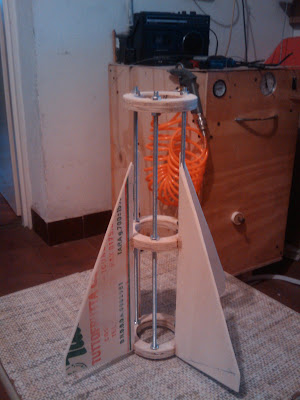

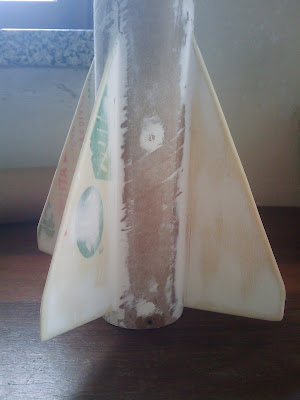

Stateczniki (4). Zostały wycięte ze sklejki 3mm i wklejone do pierścieni pozycjonujących silnik. Brzegi stateczników zostały wzmocnione klejem i ukształtowane w literę V dla zmniejszenia oporu aerodynamicznego.





Łoże silnika. Słada się z trzech pierścieni pozycjonujących wykonanych ze sklejki o grubości 10mm. Łoże zostało zklejone ze statecznikami i przymocowane do wnętrza korpusu (8 wkrętów).

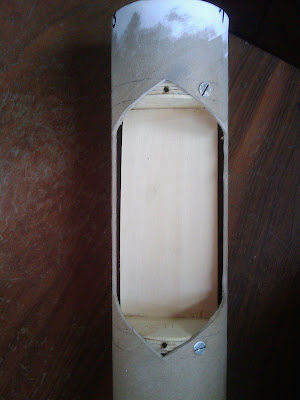

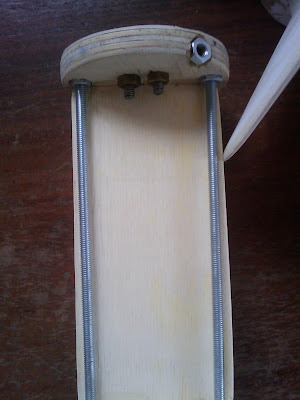

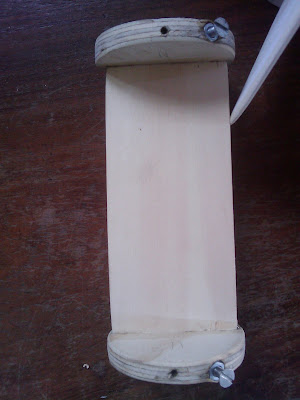

Łoże elektroniki. Wykonane z dwóch krążków ze sklejki 10mm i połączonych prętem gwintowanym 4mm.







EDIT



<span style="font-weight: bold">15.06.09</span>

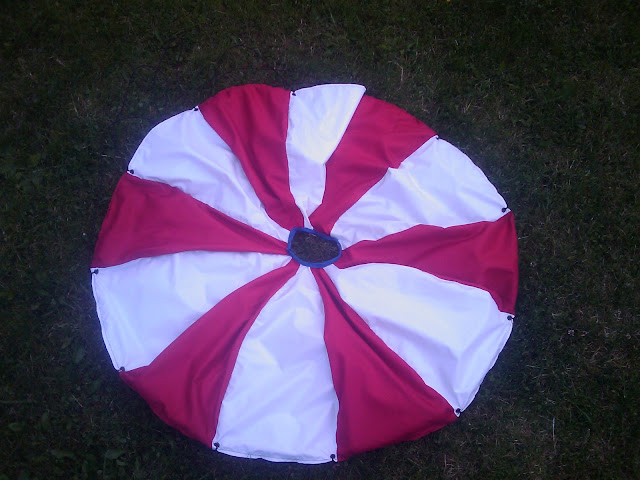

Dzisiaj uszyłem spadochron.

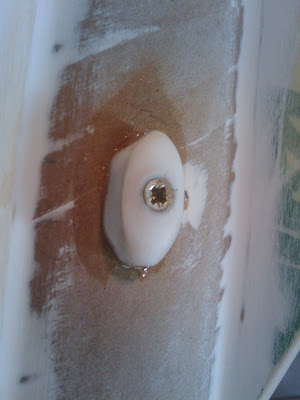

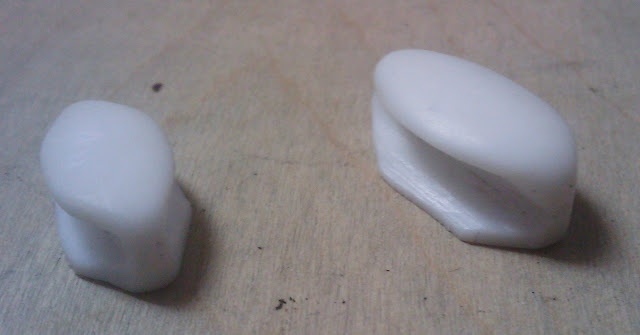

Wykonałem także prowadnice do wyrzutni





<span style="font-weight: bold">20.06.09</span>

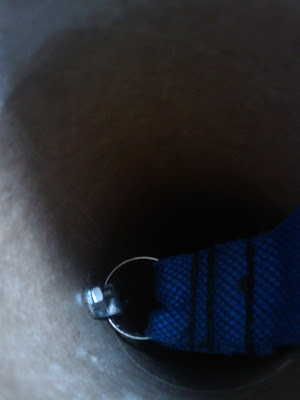

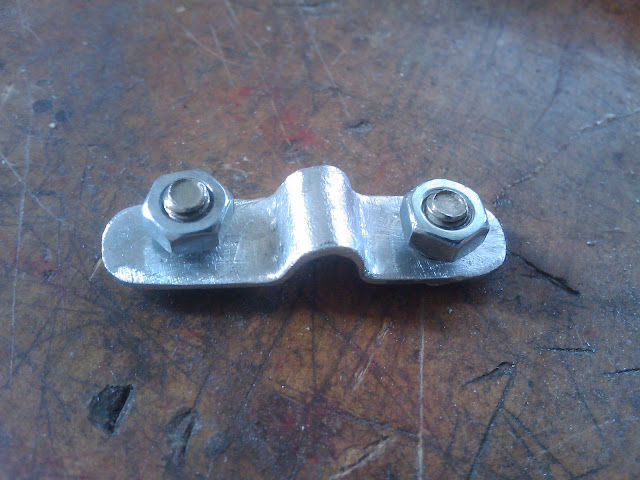

Dzisiejszego dnia do rakiety zostały przymocowane prowadnice do wyrzutni i zaczep do spadorchronu.









<span style="font-weight: bold">27.08.09</span>

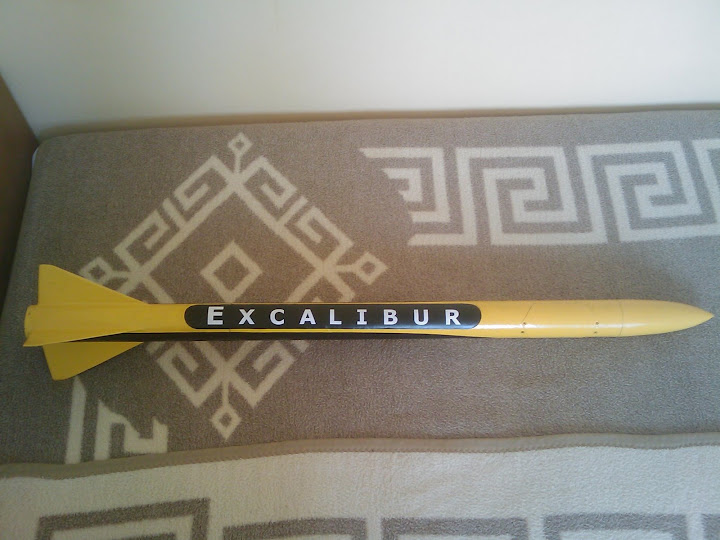

Przez ostatnich kilka dni model był lakierowany i malowny. Korpus został zagruntowany SIDOLUX 'em do paneli podłogowych. Z takim rozwiązaniem spotkałem się na wielu forach modelarstwa plastikowego i kartonowego. Ten preparat nadaje ładny połysk i wyrównuje powierzchnię modelu. Idealnie nadaje się do areografu pokrywając elementy malowane cienką i błyszczącą warstwą. Na końcu model został pokryty lakierem nitro aby wzmocnić i zabezpieczyć powierzchnie malowane.







Więcej zdjęć w galerii.



Post będzie edytowany wraz z postępem prac.

Więcej szczegółów pojawiać się będzie na stronie http://rakiety.ovh.org

Pełna galeria dostępna pod adresem: http://picasaweb.google.com/rakiety/Excalibur#



Pozdrawiam.

[robercik]

Cześć

Jaka jest średnica modelu 70 mm

Widzę ze szykujesz porządną rakietę, elementy wnętrza rakiety są bardzo masywne.

Ciekawi mnie silnik na zdjęciu, i jego średnica, czy jest to może średnica standardowa ?



pzdr

[Mauy]

Nie, średnica modelu wynosi 60mm. Korpus silnika wytoczony jest z jednogo kawałka metalu (pręt ze stali nierdzewnej). Fi wew. 30mm, ścianki grubości 2mm, dysza 6mm.

Pierwsza próba na KNOSAL 'u była nie udana http://www.youtube.com/watch?v=dVC0vqQBY68

Składniki były nie zmielone i nie oczyszczone i ważone na bardzo kiepskiej wadze. Aktualnie przygotowuje sie do kolejnego testu, składniki spędzają już kolejną dobę w młynie kulowym i zamierzam wykonać sobie prasę z lewarkiem 5t.

W przyszłości zamierzam dorobić jeszcze po 3 śruby mocujące pierścień przytrzymujący dyszę i 3 mocujące zatyczkę.



Pozdrawiam.

[robercik]

No to masz pancerny silnik testowy, który jak nic wytrzyma 500 atm

No i nie wymaga stosowania izolacji wewnętrznej.

Jeśli dobrze zrozumiałem silnik zmieści 430g paliwa, jak sądzę 7 bloków po 60g plus zapalnik, czy możesz podać jak jest masa samego korpusu

Czy do latania zamierzasz wykonać lżejszą aluminiową konstrukcję, czy dopiero po opanowaniu knosala



pzdr

[Mauy]

Co do masywnych elementów... Raczej nie sądze, żeby były bardzo masywne. Wszystko jest wykonywane ze sklejki 3mm i 10mm, skręcane prętami gwintowanymi 4mm i w sumie są to lekkie kontrukcje. Najmasywnmiejszy jest silnik ale nad jego konstrukcją się jeszcze zastanowie...



Pozdrawiam

[KSard]

Cześć



Dobrze się to zapowiada.

Widzę, że podszedłeś do zagadnienia w pełni profesjonalnie.

Czekamy na dalszy ciąg.



Wg jakiej receptury wykonałeś KNOSAL 'a?

[Mauy]

KNO3 61

Al 16

S 3

Epox 18

C (sadza) 1 (dałem zwykły węgiel drzewny)

Fe2O3 1

[andżej]

Zmieniłbyś zdanie gdybyś wziął do ręki model Paula . Sam stosuję podobne do Twoich metody budowy rakiet i zawsze masa rakiety wychodzi więcej niż bym chciał . Napisz jaki układ/y odzysku zamierzasz zastosować i jaką wysokość lotu planujesz?

Stona po prostu profi . Czy publikowałeś gdzieś Swoje poprzednie prace?



Pozdr

[Mauy]

Serdeczne dzięki. Btw. może chcielibyście wymienić się linkami (Pomorzanie i Ksard)?

Co do publikacji poprzednich projektów to prezentowałem je na forum pirotechnicznym a zdjęcia są w galerii.



Stingray

http://forum.pirotechnika.one.pl/viewto ... a2bb4e3f8a



Hiperion (nie doczekał się finalizacji)

http://forum.pirotechnika.one.pl/viewto ... a2bb4e3f8a



Pozdrawiam

[KSard]

Witam

Jeśli o mnie chodzi, to jak najbardziej jestem za.

Od początku istnienia mojej strony staram się promować nasze rodzime witryny o tematyce związanej z modelarstwem rakietowym.

Nie jest ich dużo, a więc każdą nową witam ze szczególnym zadowoleniem. Twoja stronka rzeczywiście jest na wysokim poziomie - moje słowa uznania.
