Zaczęło się niewinnie. Od telefonu jakiegoś Pana do Byłego prezesa PTR. Że rocznica, że tradycje, że start, że coś tam coś tam. Dzwoniący krakus, więc Adam scedował kontakt na mnie. W ten sposób poznałem dwóch Panów w moim około wieku, synów trzonu rakieciarstwa krakowskiego, a mianowicie Panów Walczewskiego i Baranowskiego.
Przypomnieli, że w tym roku mija 60 lat od startu pierwszej rakiety pocztowej. I tak się składa, że startowała ona 6 września 1960 roku, więc w drugi dzień Festiwalu Meteora mija dokładnie 60 lat co do dnia.
Tak wiec ma polecieć model rakiety RM - 2P w skali 1:1. Jak się uda to załatwić, to może znów z pocztą na pokładzie.

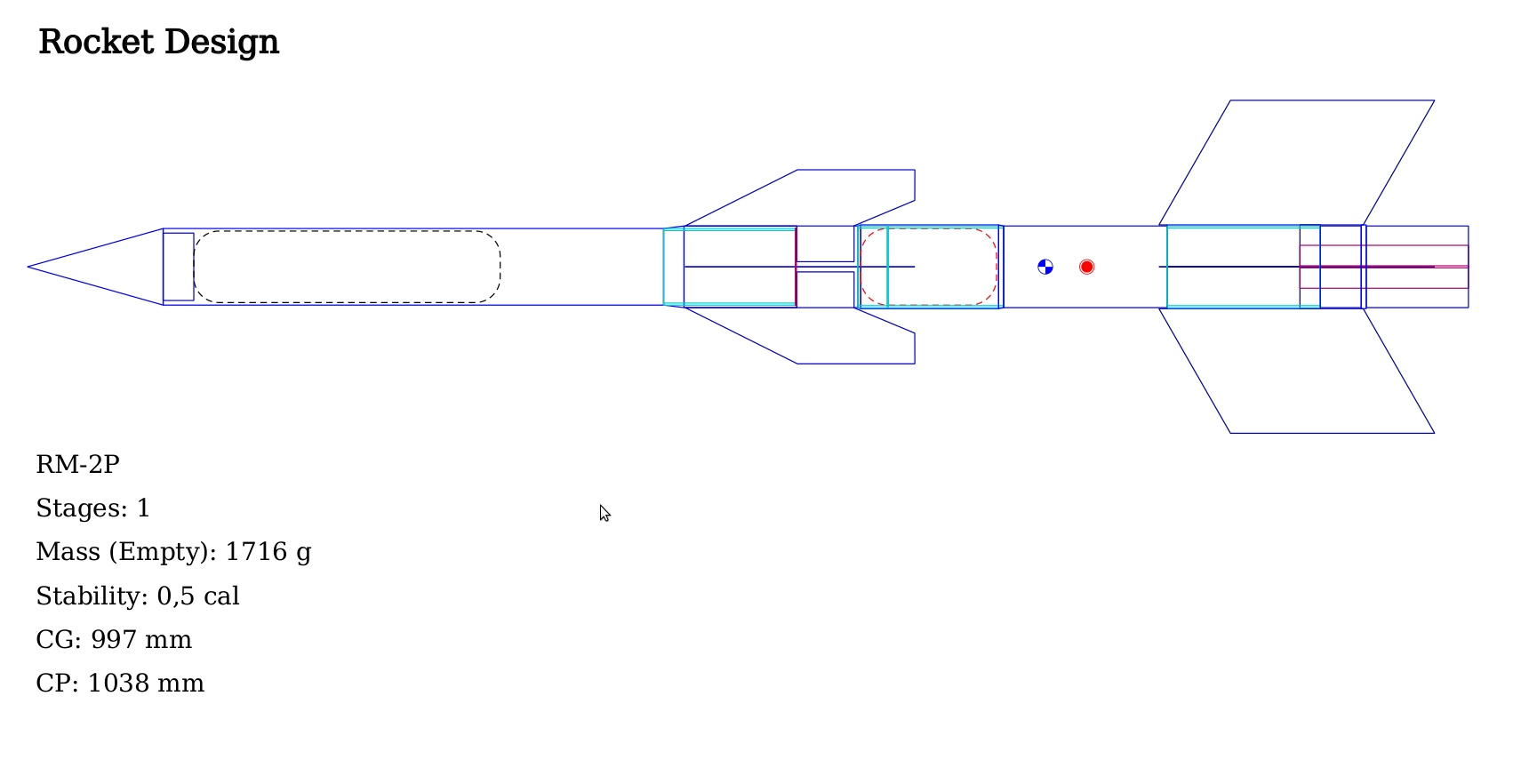

Zadanie niełatwe, bo....brak planów. Jedyne dane to to co w książce Walczewskiego plus kadry z filmów zeskanowanych przez Trzeci Tor. Skanowanie rysunków, a potem w programie graficznym określanie rozmiarów w pikselach i przeliczanie ich na mm w oparciu o nieliczne konkretne dane rozmiaru (jak np  średnice korpusów). Potem poprawki, bo okazało się, że na kadrach z filmów rakieta wygląda jednak trochę inaczej niż na prostych rysunkach z książki. W końcu coś wyszło...coś, co zaakceptowałem do realizacj

No i pięknie. Tylko tak dalej.

Trochę więcej o rakietach pocztowych:

RM-2C:
http://www.samolotypolskie.pl/samoloty/3088/126/RM-2C2

RM-2P:
http://www.samolotypolskie.pl/samoloty/3090/126/RM-2P2

RP-1 /RP-2:
http://www.samolotypolskie.pl/samoloty/ ... P-2-RP-202

RP-3:
http://www.samolotypolskie.pl/samoloty/3100/126/RP-3:

Dokładne plany (z wymiarami) były w Modelarzu z lat 80 lub 90 XX wieku (teraz nie pamiętam który to numer był). RP-3 znajduje się w Krakowie. To można podejść do Muzeum Lotnictwa i sobie zobaczyć z bliska.

RP-4:
http://www.samolotypolskie.pl/samoloty/3101/126/RP-42

Jak widać trochę tych projektów było.

Temat kopii RM-2P bardzo ciekawy. Można było by udostępnić rysunki dla skali 1/2 lub 1/3 (małe rakiety edukacyjne) i zrobić konkurs tak jak kiedyś dla Meteora. Modele na silniki fabryczne: Mikrohybryda MH8 albo prochowe Klama (można "rozegrać" dwie klasy lub jedną wspólną).

Witam,
Swego czasu szukalem planow tych rakiet i napotkalem sie na nazwisko Pana Wojciecha Krzywinskiego, ktory chyba zbudowal
wszystkie modele z ksiazki Pana Walczewskiego.
Niestety dokladnych planow tej rakiety nie udalo mi sie uzyskac, a czas na zrealizowanie tego projektu jest na dzien dzisiejszy zbyt krotki - 6 tygodni.
Jezeli jest ktos z Plocka , to moze nawiaze kontakt z Panem Krzywinski, ktory moze jest nawet zainteresowany startem tej rakiety na pustyni Bledowskiej, albo moze nam udostepni plany tej ( tych ) rakiet.

Pozdrawiam
Paul

'Znani Ale Nieznani - Wojciech Krzywiński' (w 3.49 minucie opowiada o polskich rakietach i ich modelach)
https://www.youtube.com/watch?v=0hh6TIT7las

Oczywiście warto posłuchać całego wywiadu.
Przepraszam za Offtop.

Ja teraz mam za mało czasu na skomplikowaną dochodzeniówkę, tak wiec model będzie na tyle dokładny, na ile mogę to zrobić w oparciu o to, co mam. też nie zamierzam się pchać w precyzyjne odzwierciedlenie toru lotu. Tak wiec rozdział rakiety na pułapie, a nie po skończeniu pracy silnika (jak było w oryginale). Zapewne też jeden spadochron zamiast tandemu. Wybór silnika padł na Wessex, zarówno ze względu na jego dobry ciąg, jak i wizualne podobieństwo do pracy silnika M8. Trochę szczęścia miałem, bo znalazłem w domu papierowe rury o średnicach pasujących do rakiety z tolerancją 1 mm.

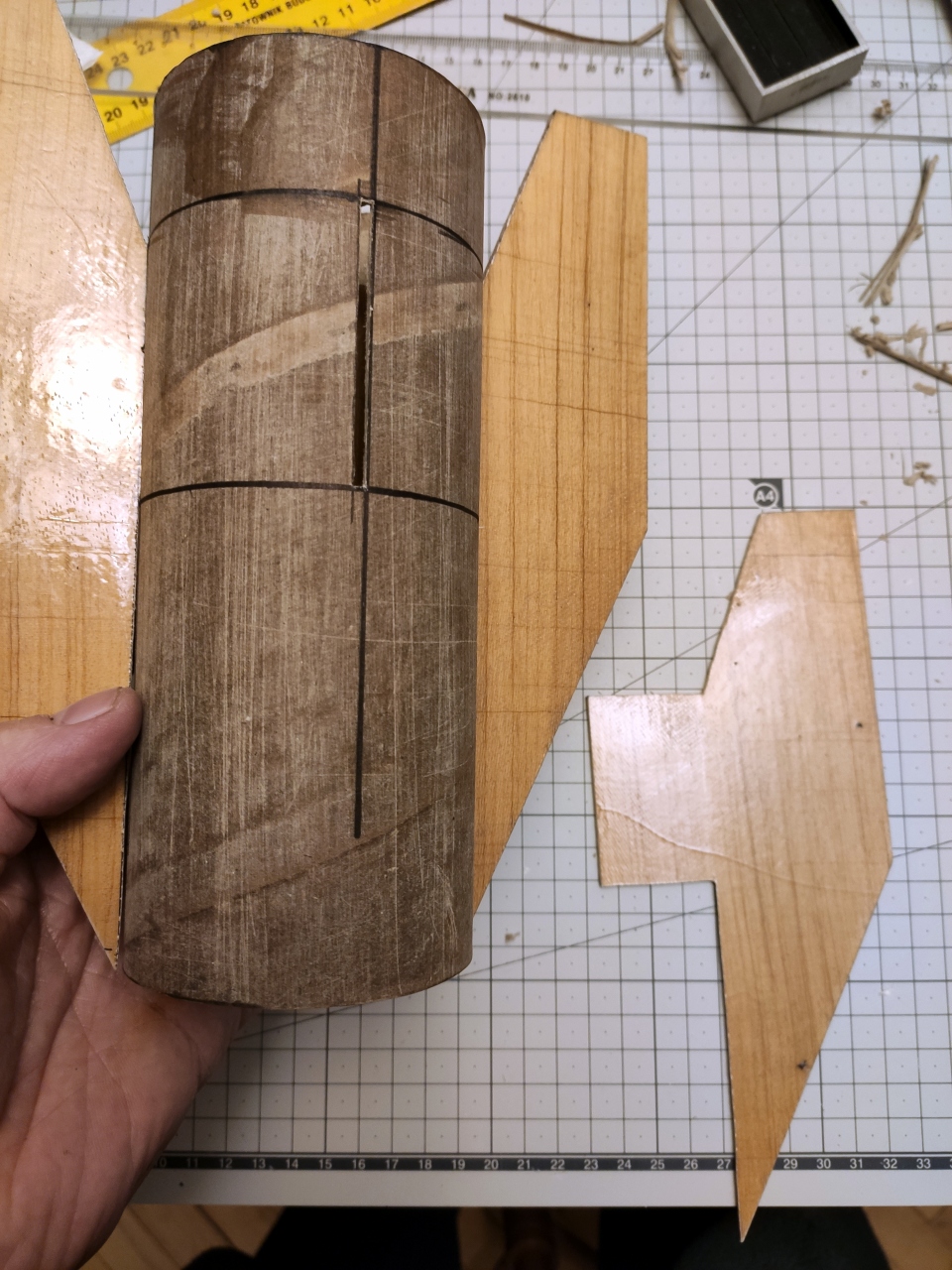

Na początek poszedł górny człon. Rura papierowa, stateczniki balsa 2 mm zalaminowana płótnem szklanym

A to stąd ten projekt brawo

Prace postępują

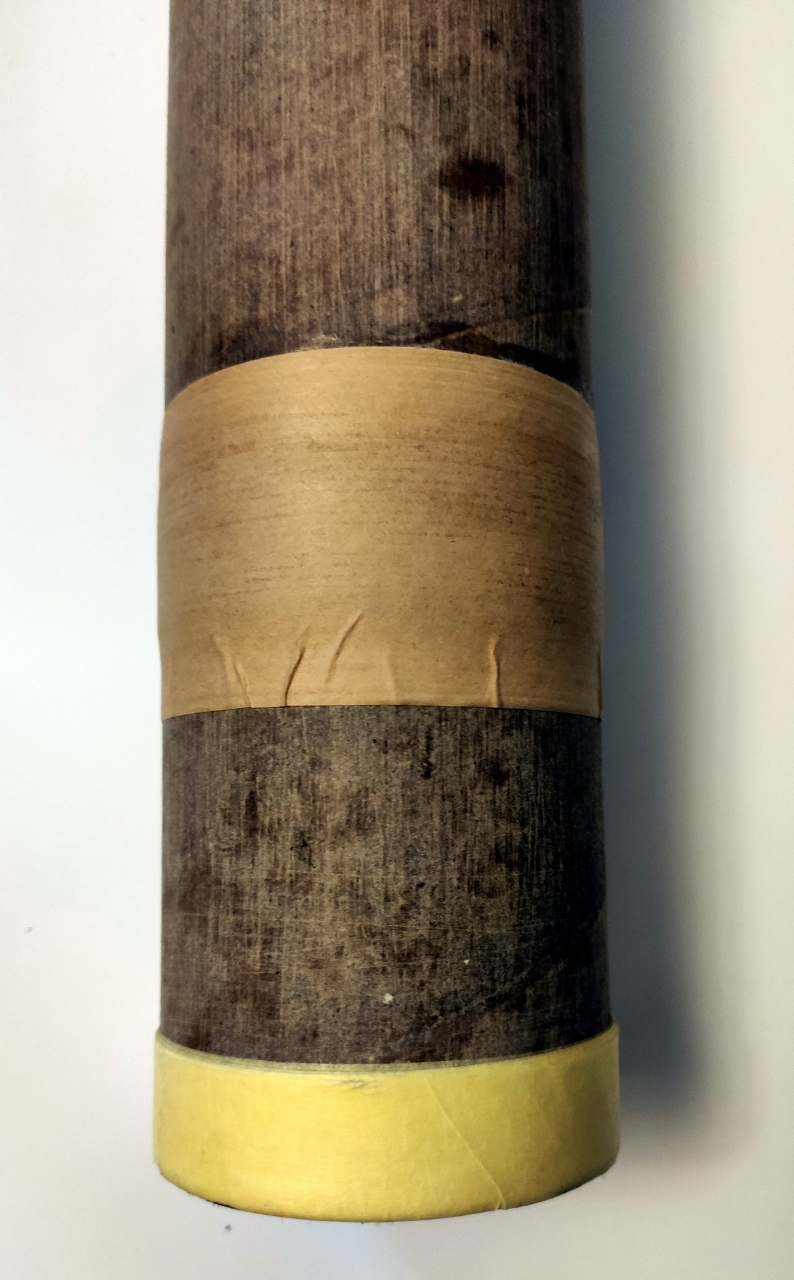

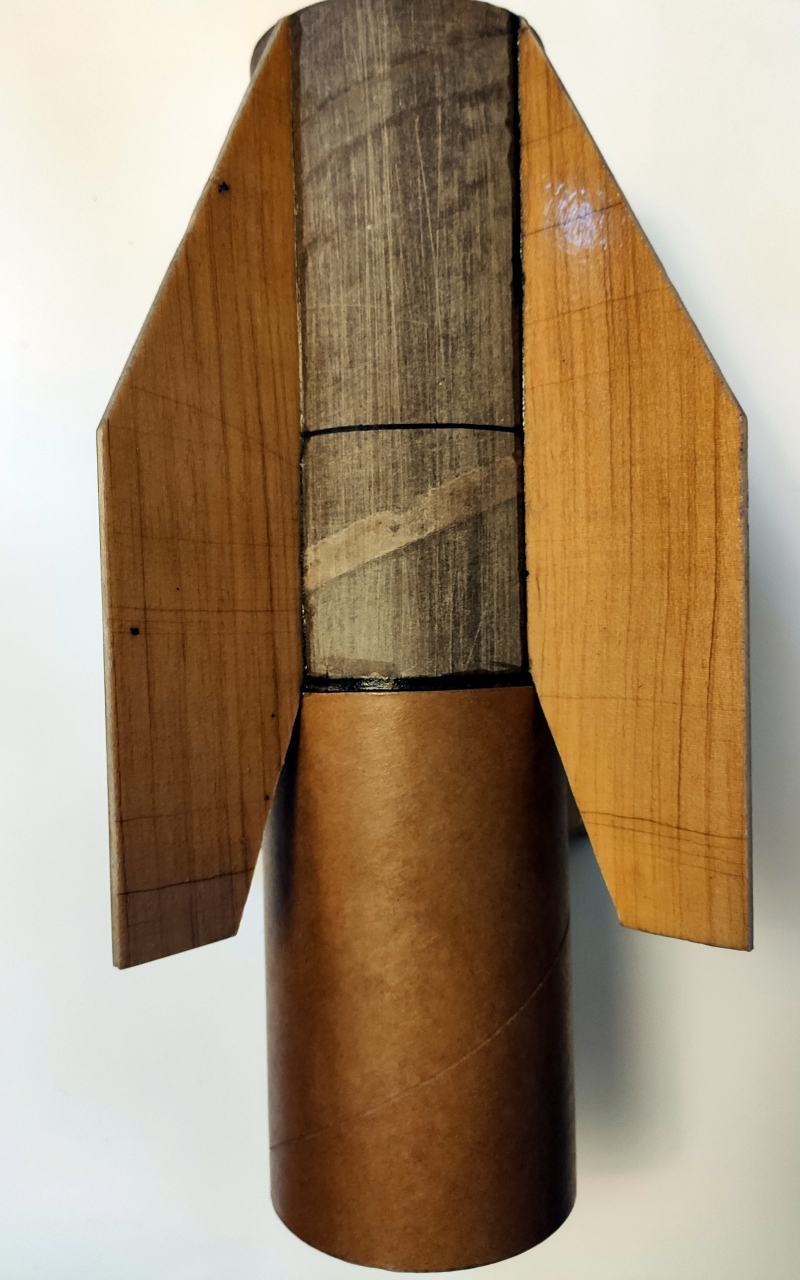

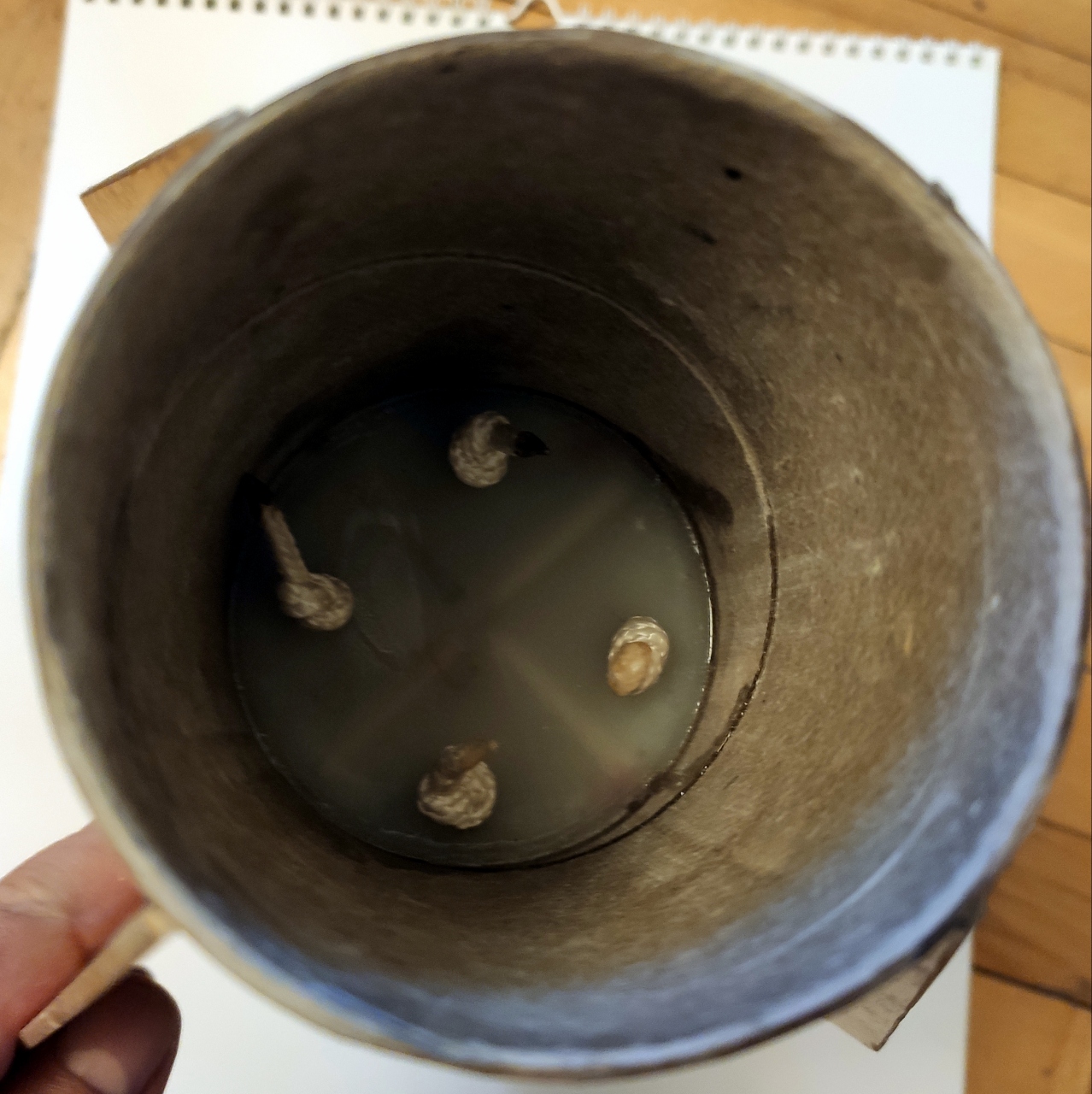

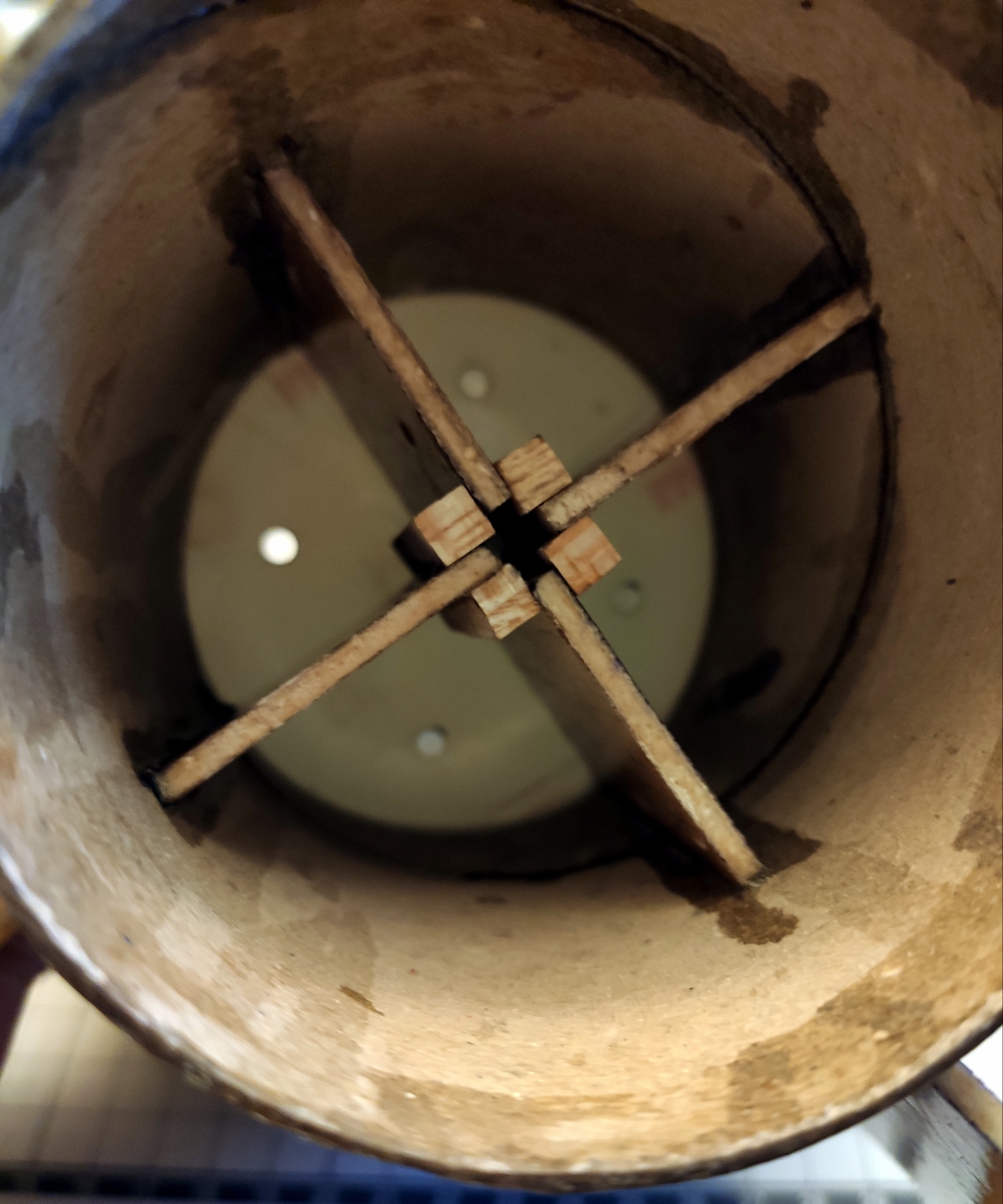

Połączenie wpustów stateczników. Całość daje baardzo sztywne położenie stateczników bez konieczności stosowania profilowanych, okrągłych wręg. Prosty patent z taśmą papierową, by uzyskać łagodne przejście zmian średnic. Potem szpachla i będzie ok Doklejona dolna część. Akurat zgodnie z oryginałem, to powinna być z częścią silnikową, ale tak jest z pewnych względów dla mnie i modelu lepiej. Przepona z laminatu z czterema węzłami od linek. Oparta jest o wypusty stateczników Linki. Cztery w formie pętli, będą przesuwne. Co to daje? Równiejsze rozłożenie sił na wszystkie punkty mocowań, szersza warstwa materiału na dolnej krawędzi - trudniej o rozdarcie.

Ładnie wychodzi. "stateczniki balsa 2 mm zalaminowana płótnem szklanym" - może coś więcej o tkaninie i żywicy.

Mistrz modelarstwa w akcji. Miło się czyta i patrzy! Czekam na więcej.
