Witam,
W tym temacie zostanie umieszczona instrukcja obslugi elektroniki ALTIMAX oraz odpowiedzi na temat problemow ktore ewentualnie wystapily
przy obsludze tej elektroniki. Prosze w tym temacie nie zadawac pytan (zostana natychmiast usuniete !!!!!!!! ) gdyz chce, by temat ten byl w miare
krotki i przejzysty.

Pozdrawiam
Paul

Witam
Na wstepie pare informacji odnosnie rodziny ALTIMAX. Na dzien dzisiejszy system ALTIMAX skladaja sie z trzech ukladow
ktorych dzialanie jest oparte na bardzo dokladnych ukladach barometrycznych. Jeden z tych ukladow ALTIMAX G2 SD posiada dodatkowo akcelerometr
mierzacy dodatkowo przyspieszenie rakiety.

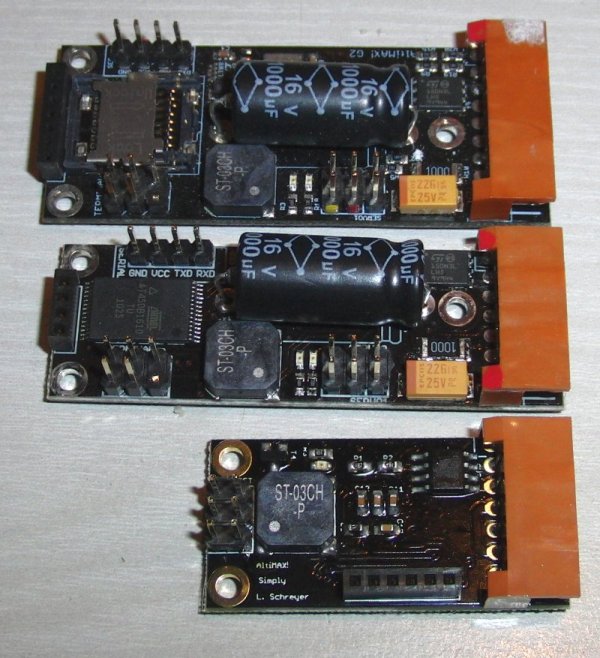

Oto cala rodzina ALTIMAX :
Co do ceny tych ukladow patrzac od gory:

ALTIMAX G2 SD - 139 Euro ( ok. 520 zl)
ALTIMAX G2 mini - 99 Euro ( ok. 400 zl)
ALTIMAX G2 SIMPLY - 49 Euro ( ok.200 zl)

Oczywiscie do ceny ukladow dochodzi jeszcze koszt wysylki.

Co mozna otrzymac za te pieniadze ?

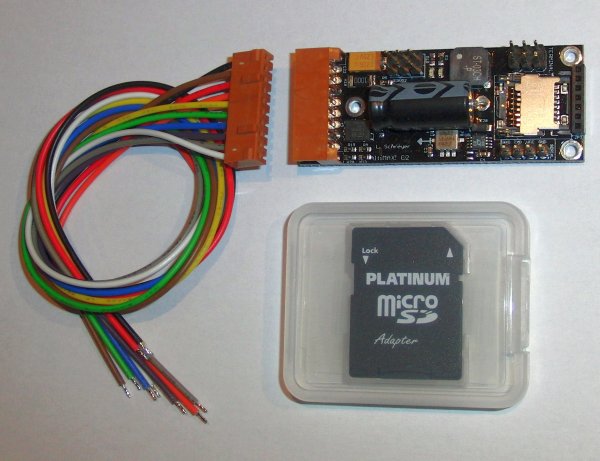

Jezeli chodzi o ten ALTIMAX G2 SD to w sestawie jest:

Lieferunfang / Zawartosc
1 Altimax G2 SD
1 Anschlusskabel / Kabel z 10-cioma wyjsciami
1 µSD-Card mit 2 GB
1 µSD-SD Adapter
1 Cortronic Antistatik-Schachtel / pudeleczko antystatyczne (opakowanie)
1 Software und Handbuch auf beiliegender SD-Card - Software oraz instrukcja obslugi na µSD karcie

ALTIMAX G2 Mini

Lieferunfang / Zawartosc
1 Altimax G2 Mini
1 Anschlusskabel / Kabel z 8-mioma wyjsciami
1 Cortronic Antistatik-Schachtel / pudeleczko antystatyczne (opakowanie)

ALTIMAX G2 SIMPLY

Lieferunfang / Zawartosc
1 Altimax G2 SIMPLY
1 Anschlusskabel / Kabel z 8-mioma wyjsciami
1 Antistatik-Beutel / Torebka antystatyczna (opakowanie)
1 Kärtchen mit Jumperstellungen / karteczka z ukladem zworek ( mostkow)



cdn.

Wszystkie trzy uklady so przez producenta ustawione na powojny odzysk tzn. pierwszy zapalnik (wyjscie 5 i 6 ) odpala spadochron na pulapie,
a drugi zapalnik (wyjscie 7 i 8 odpala spadochron glowny na wysokosci 150 nad ziemia. Oznacza to, ze zakupiony ALTIMAX mozna od razu zabudowac do
rakiety i latac.

Dane techniczne tych ukladow:

Instalowanie programu dla ALTIMAX G2 SD

Po wlozeniu karty µSD do naszego PC lub Laptopa i otwarciu "Arbeitsplatz" (nie znam polskiego odpowiednika) powinno sie nam pokazac.....

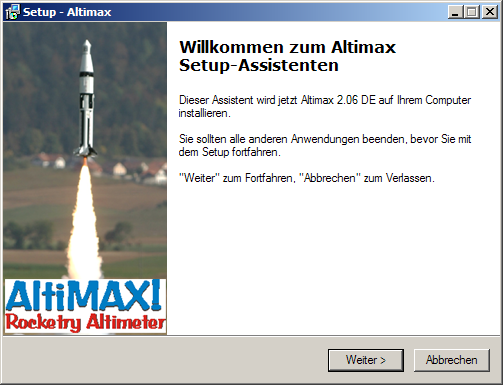

Otwieramy "ALTIMAX Setup" i otwiera nam sie - "wybierz jezyk". Do wyboru jest niemiecki lub angielski. Ja wybralem niemiecki
Naciskamy "OK" i otwiera nam sie...

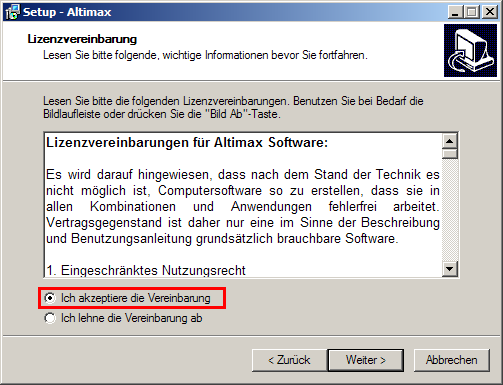

Naciskamy "weiter" tzn. "dalej" i otwiera sie okienko z pytaniem o akceptacje licencji.
Akceptujemy i "weiter" - "dalej" i pokazuje sie nam

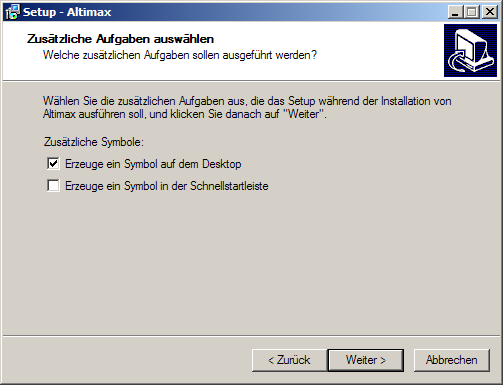

i dalej
i dalej

cdn.

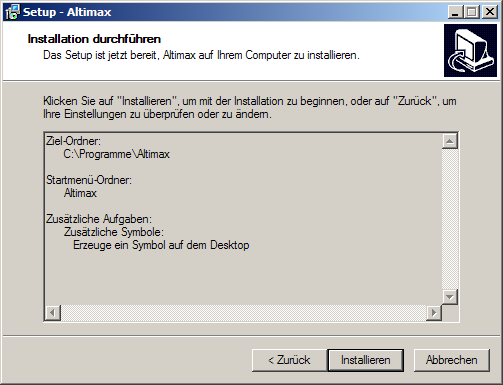

Teraz otwiera nam sie okienko z informacja, gdzie bedzie zainstalowany program.
Jezeli wszystko sie zgadza to naciskamy "instalieren" - "instaluje" i po zainstalowaniu otwiera nam sie...
usuwamy haczyk i naciskamy "Fertigstellen"- tzn "zakonczyc istalacje"

Do tej pory jest w miare wszystko proste, problemy moga sie zaczac w momencie skomunikowania naszego ALTIMAX-a z naszym PC.
Do tego celu potrzebny nam jest albo USB Connector albo ewentualnie kabel z SALT-a (KEYSPAN). W obydwu przypadkach musimy przeprowadzic
istalacje tych przylaczy. KEYSPAN posiada specjalna CD do instalacji , a USB Connector mozna zainstalowac .... http://www.rocketronics.de/elec/altimax_software.asp ( Treiber USB Connector)
W koncu nasz PC musi wiedziec z kim ma do czynienia

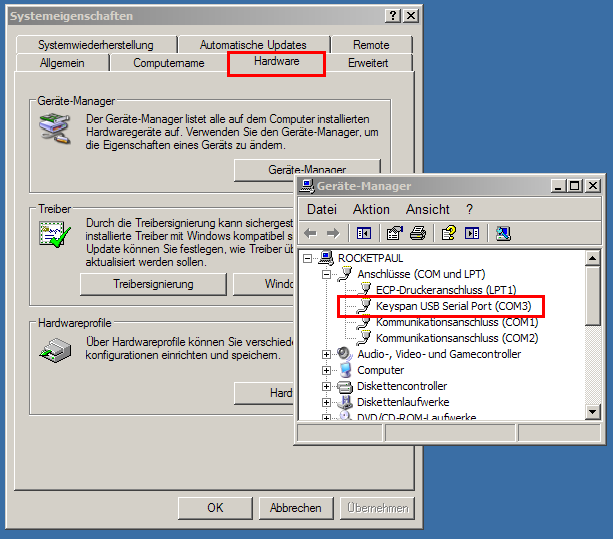

Po zainstalowaniu naszego adaptera ( KEYSPAN / USB Connector) za pomoca prawego przycisku otwieramy "Arbeitsplatz" - Polski odpowiednik ....................................... ???
i otwiera sie nam:
Naciskamy na "Eigenschaften" i mozemy zobaczyc gdzie jest zainstalowany nasz adapter - w moim przypadku COM 3
cdn.

Paul pisze:..."Arbeitsplatz" (nie znam polskiego odpowiednika)...

Z tego co widziałem na ekranie - można przetłumaczyć - Menu robocze...

Podlaczamy ALTIMAX-a za pomoca naszego USB Adaptera ( Connector lub CEYSPAN) i zalaczamy go.
Startujemy program i otwiera nam sie:
Moze byc, ze otworzy nam sie COM 1 lub inny my musimy wybrac ten COM na ktorym jest zainstalowany nasz adapter.
W moim przypadku to COM 3. Wybieramy wlasciwy COM i przyciskamy OK.
W tym momencie powinno sie nam otworzyc:
Nastepuje polaczenie ALTIMAX-a przez COM 3 - jak widac na ponizszym zdjeciu i dale postepujemy w/g kolejnosci.
Po ustawieniu w/g potrzeb naciskamy " OK " i otwiera sie nam:
Po otrzymaniu informacji " Daten gespeichert - guten Flug " naciskamy jeszcze raz OK i mozemy startowac.


Jezeli wystapia problemy, to prosze pytac

Pozdrawiam
Paul

Ps.
Powyzsza instalacja programu jest jak do tej pory interesujaca jedynie dla grupy z Bialegostoku ( Piotr , Tofifi , ..... )
Mysle, ze w przyszlosci przyda sie i innym

Paul pisze: Do tej pory jest w miare wszystko proste, problemy moga sie zaczac w momencie skomunikowania naszego ALTIMAX-a z naszym PC.
Do tego celu potrzebny nam jest albo USB Connector albo ewentualnie kabel z SALT-a (KEYSPAN). W obydwu przypadkach musimy przeprowadzic
istalacje tych przylaczy. KEYSPAN posiada specjalna CD do instalacji , a USB Connector mozna zainstalowac .... http://www.rocketronics.de/elec/altimax_software.asp ( Treiber USB Connector)
W koncu nasz PC musi wiedziec z kim ma do czynienia

Czyli w moim przypadku pobieram plik Treiber USB Connector.
Plik się pobiera i rozpakowuje ale gdzie w nim jest ikonka instalacji???

Cholera Paul wybacz to miało iść na PW, przepraszam zagapiłem się, można oczywiście usunąć tylko odpowiedz na to pytanie

Ikona Arbeitsplatz bardziej mi przypomina "Mój Komputer" , szczególnie , że wewnątrz widzę dyski
