Małe co nie co

[Mp51]

„Mała przyjemność” pomysł narodził się podczas robienia porządków...

Sprzątając modelarskie odpady znalazłem cały silnik (PS A5.5), więc po chwili przyszedł mi do głowy pomysł zrobienia czegoś niewielkiego pod ten silnik. Szczerze mówiąc, to dopiero zaczynam uzupełniać swój kąt w niezbędne narzędzia do pracy przy modelarstwie. Realizując pomysł nie miałem odpowiedniej ilości narzędzi. Zatem niektóre rozwiązania mogą odbiegać od najlepszych. Do modelu użyłem materiałów ogólnodostępnych. W skład rakiety wchodzą pozostałości po innych modelach oraz inne rzeczy również łatwo dostępne.

Dane techniczne:

- średnica korpusu; 3cm.
- wysokość całkowita; 40cm.
- głowica długość; 8,5cm.
- rozpiętość stateczników; 11,5cm.
- średnica czaszy spadochronu; 43cm.
- silnik; PS A5.5
- waga; 60 gram


Pozdrawiam .



Ps. Wkrótce zdjęcia oraz nagranie ze startu.

[jaskiniowiec]

Parametry wyszły nieźle. Rozmiary i masa super. Stosunkowo spory spadochron. Lepiej nie puszczać na silnym wietrze .

[ArturroKRK]

Spadochron wielgachny... przy takiej masie wystarczyłaby taśma hamująca...

Radzę przemyślenie tego, przy pomyślnych wiatrach na spadochronie rakieta zamiast opadać może się zacząć wznosić

[Mp51]

Dziękuję zatem wykonam nowy- mniejszy.
Wcześnienj robiłem test z niewielkiej wysokości na mniejszym spadochronie i rakieta opadała dość szybko, więc postanowiłem zwiększyć średnicę.

[ArturroKRK]

Twoja rakietka będzie bardzo lekka, więc nawet upadek z dużej wysokości nie powinien jej nic zrobić. Ja w 50gramowej rakietce pominąłem raz układ odzysku - rakieta spadła głowicą w dół i wbiła się na 3 cm w ziemie Tyle

[Mp51]

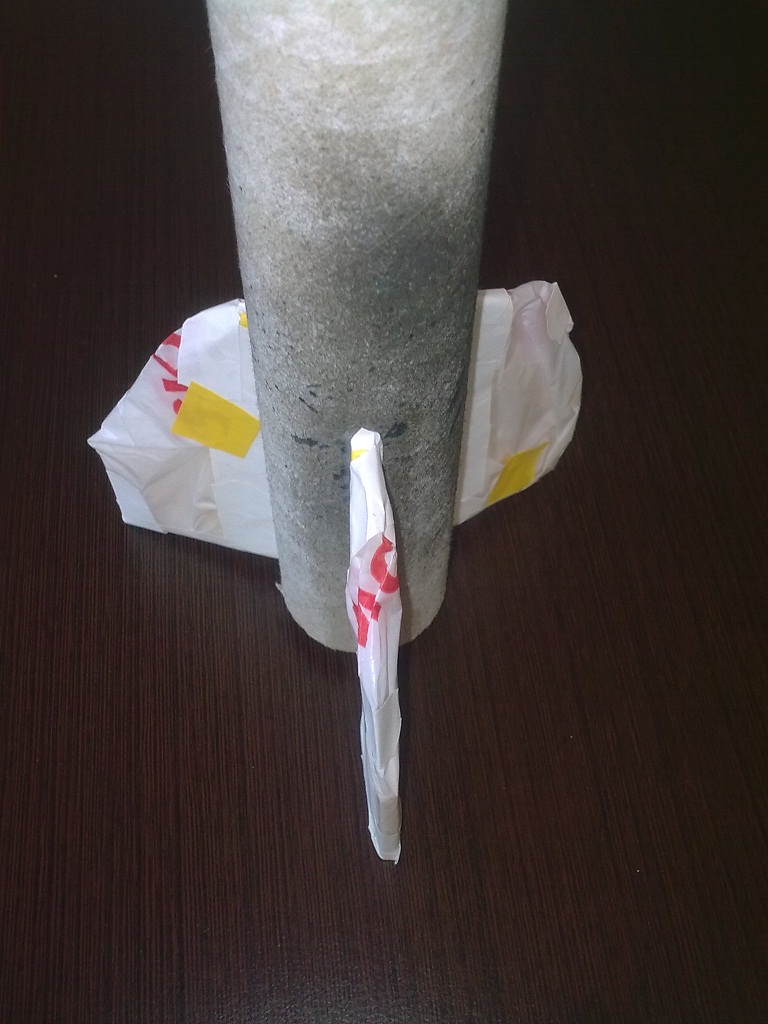

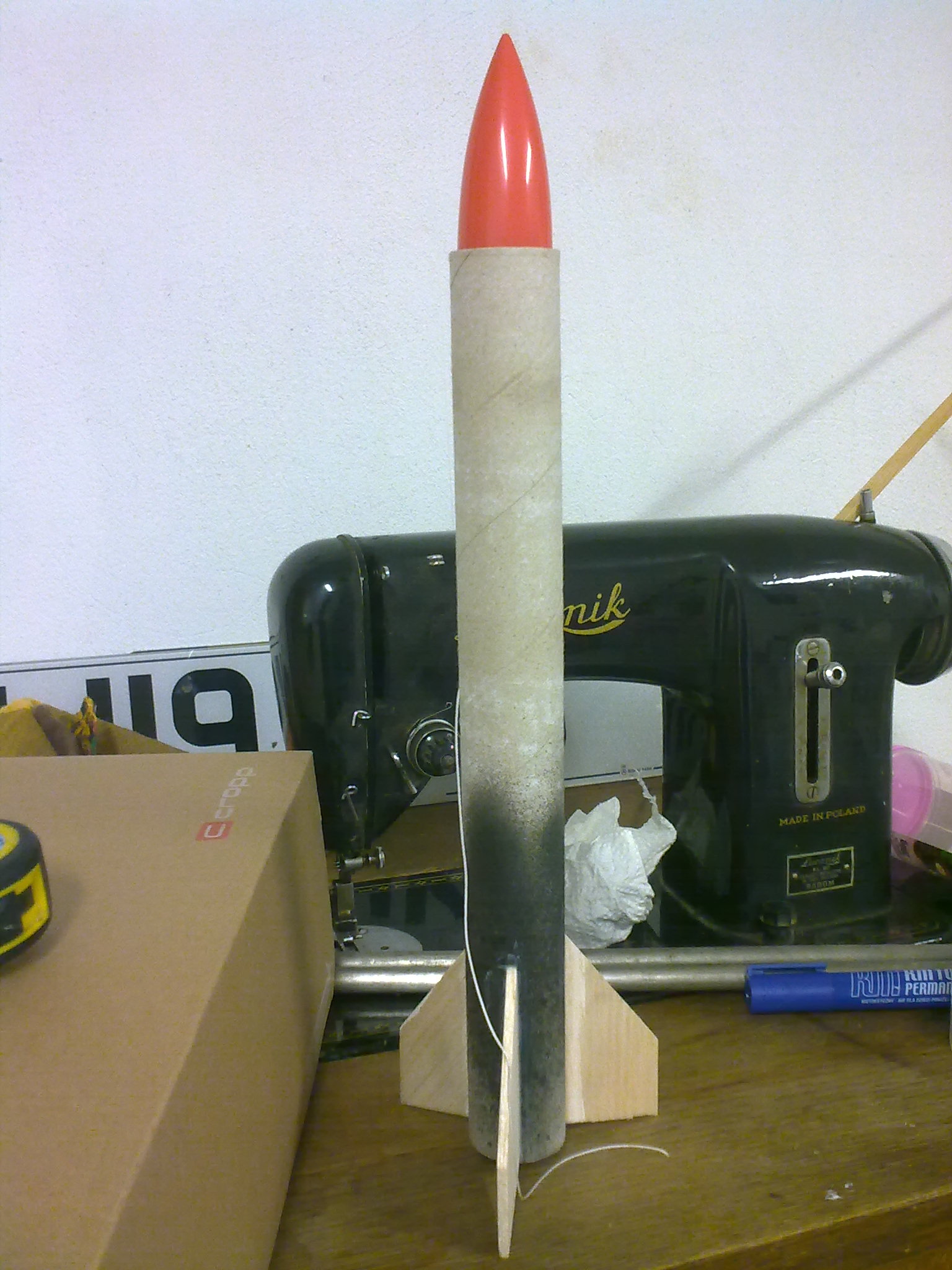

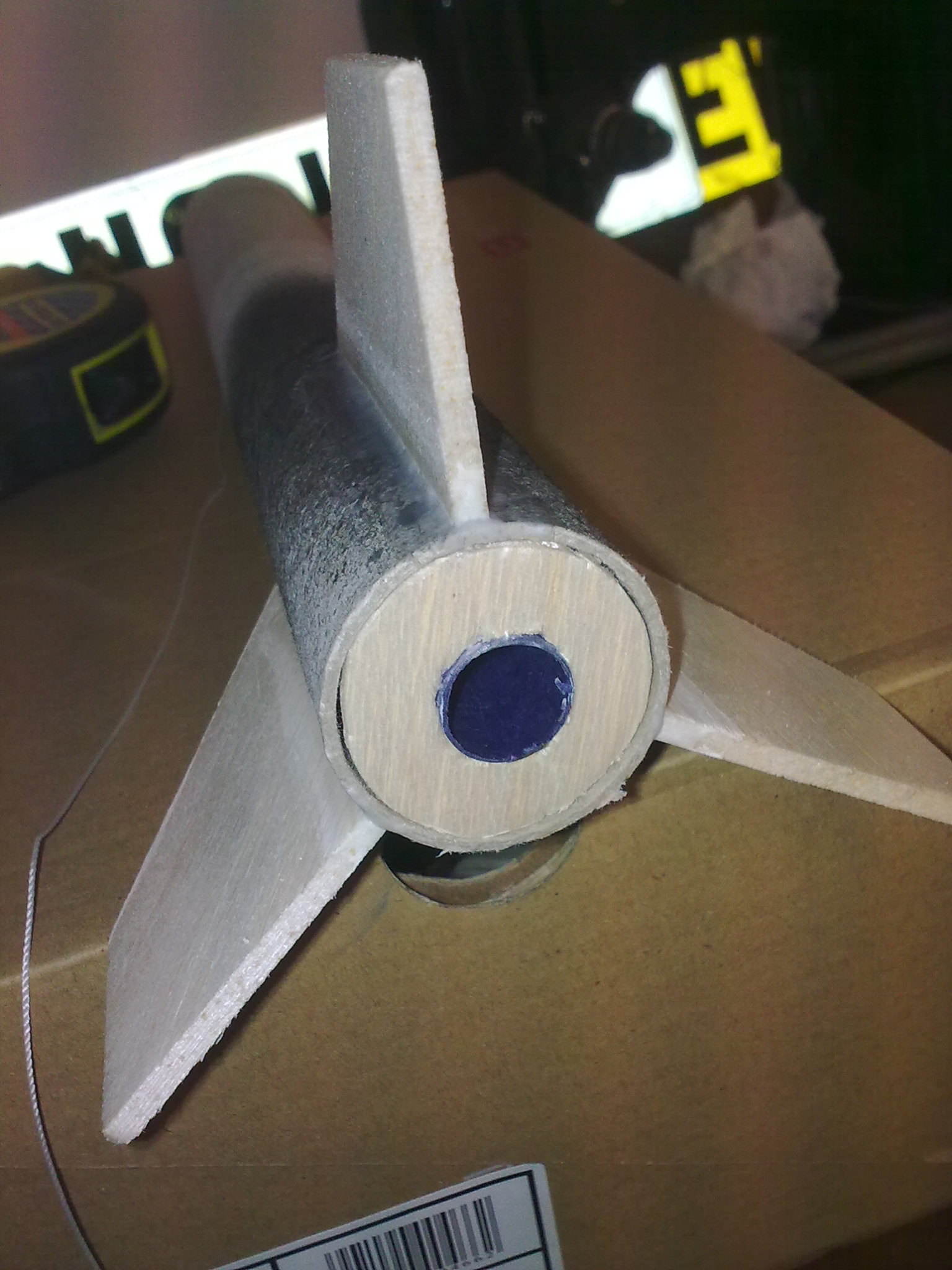

Ostatnio nie dysponuje czasem aby dokończyć "małe co nie co", więc zamieszczam zdjęcia jak przebiegają prace. (do odpalenia brakuje mi lontu. Niedługo powinienem ogarnąć temat)

[Mp51]

kolejne zdjęcia

[Mp51]

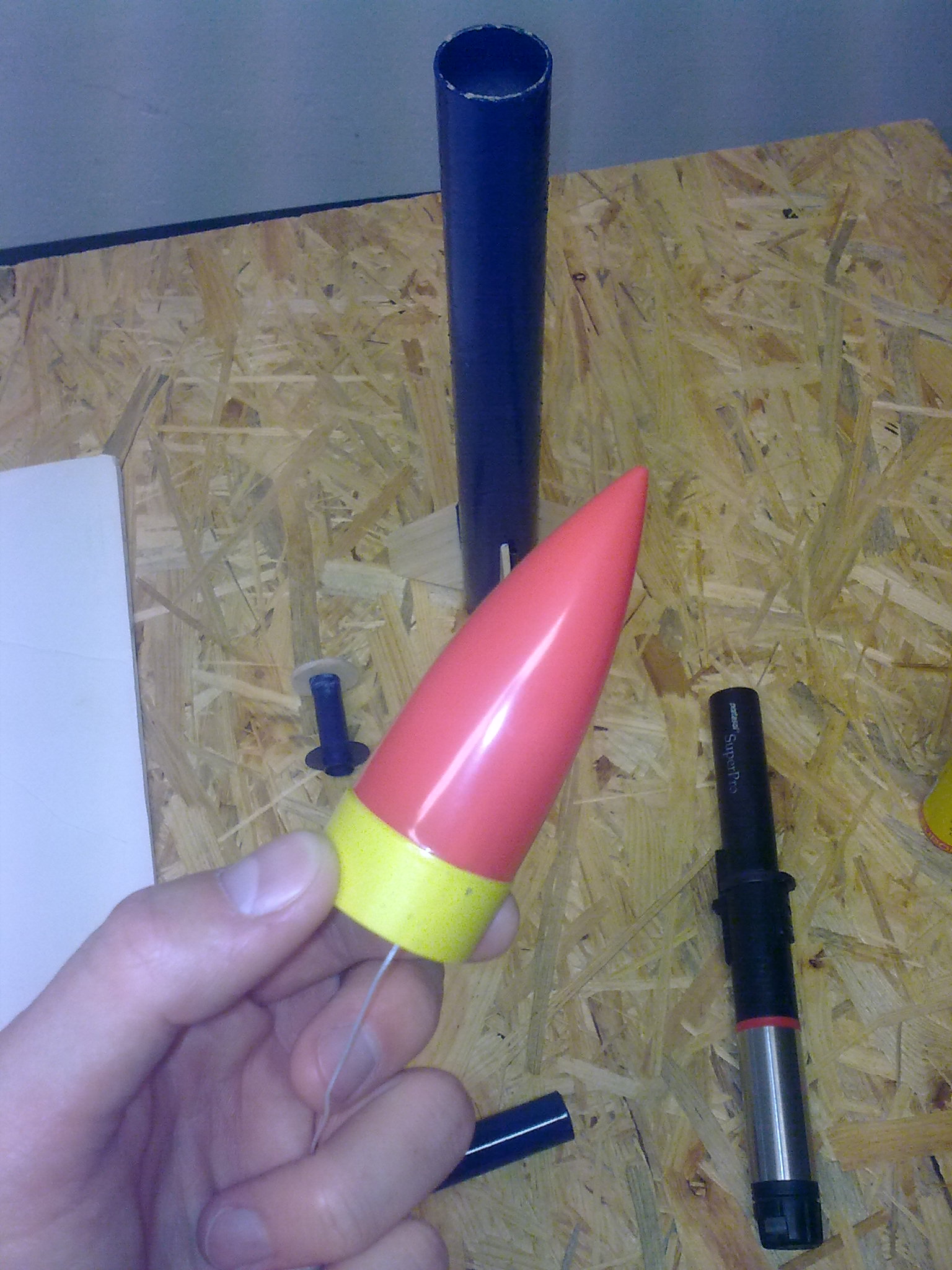

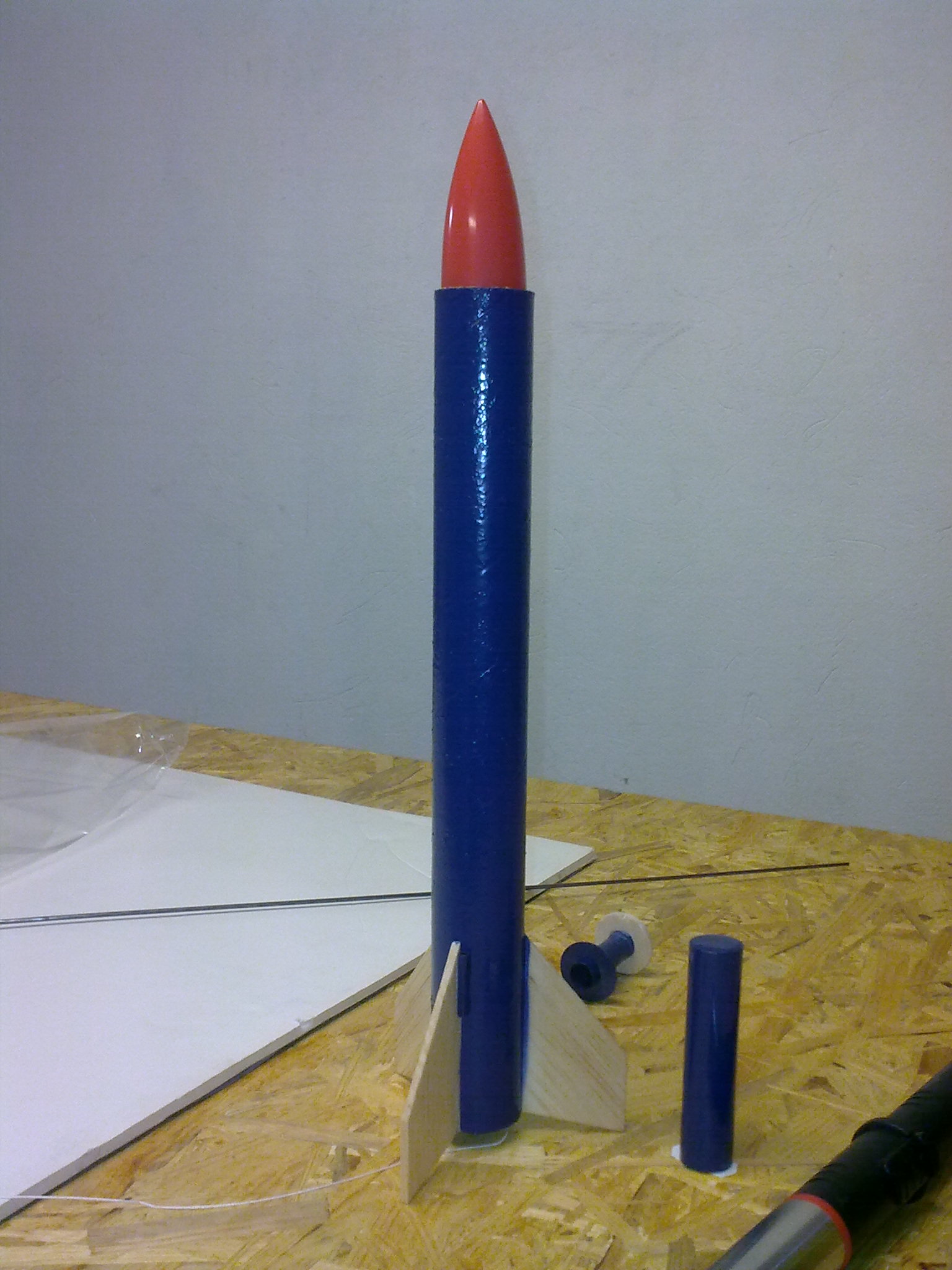

Witam po długiej przerwie. Prace nad rakietą idą powoli, ale do przodu. Ostatnio nie miałem czasu na dłubanie. Zostało mi do zrobienia jeszcze kilka drobnych rzeczy. Zamówiłem pomocne akcesoria do odpalenia rakiety: lont 2mm (prędkość spalania 1cm/s), dwa rodzaje zapłonników inicjujący i oporowy. Drut spawalniczy (średnica: 2mm) posłuży mi jako wyrzutnia. Teraz czas na silnik. Spacerując po boisku znalazłem dwa pojemniczki, które wcześniej napędzały lecącą petardę. Dysza w dwóch walcach ocalała. Wiem, że właściwości dyszy uległy ostremu pogorszeniu, ale mimo i tak wykonałem silniki. Jeszcze nie robiłem testów. Umieszczam fotorelację z małego postępu prac, pozdrawiam. (rakieta będzie jeszcze oklejona).

[Mp51]

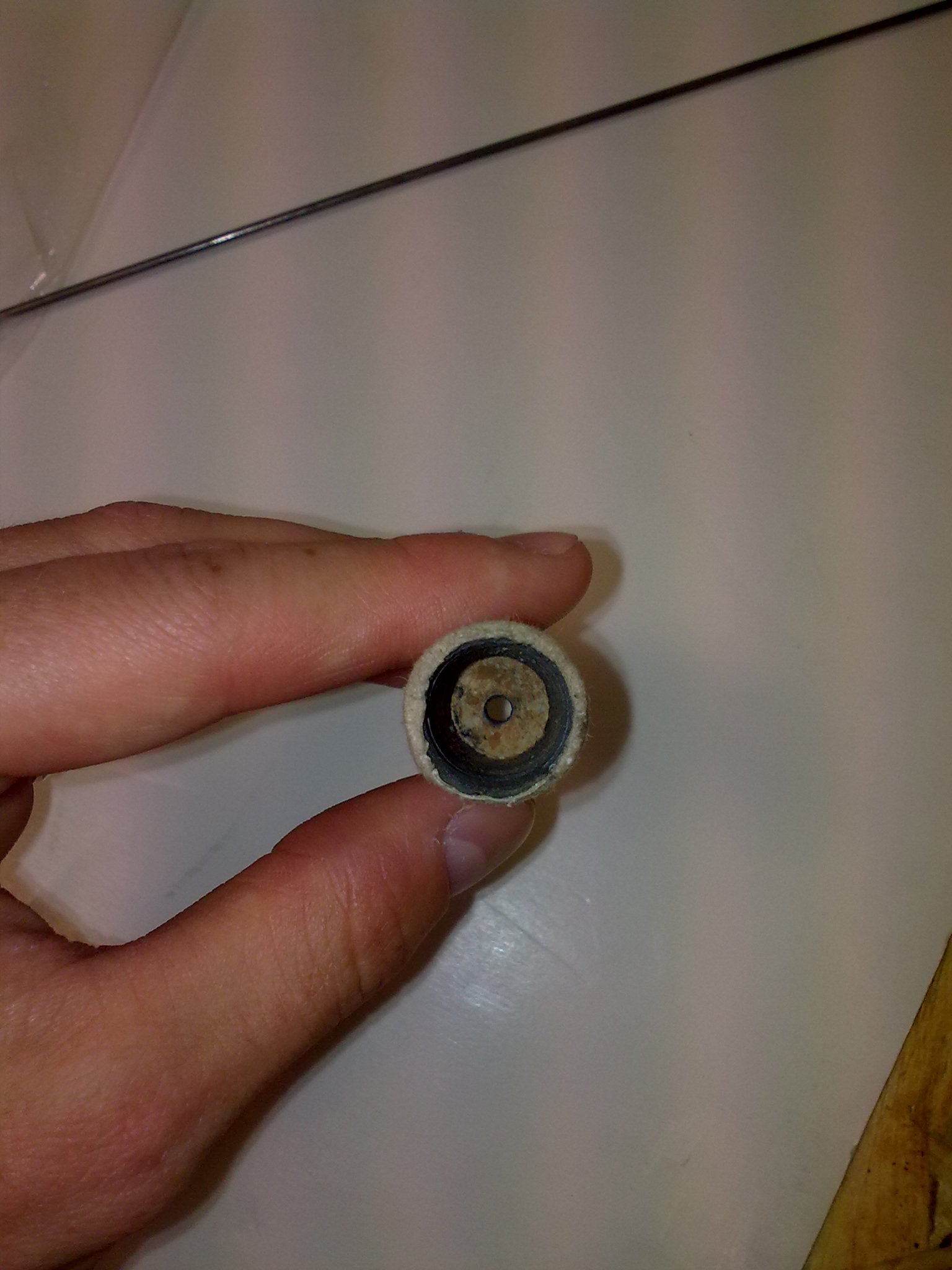

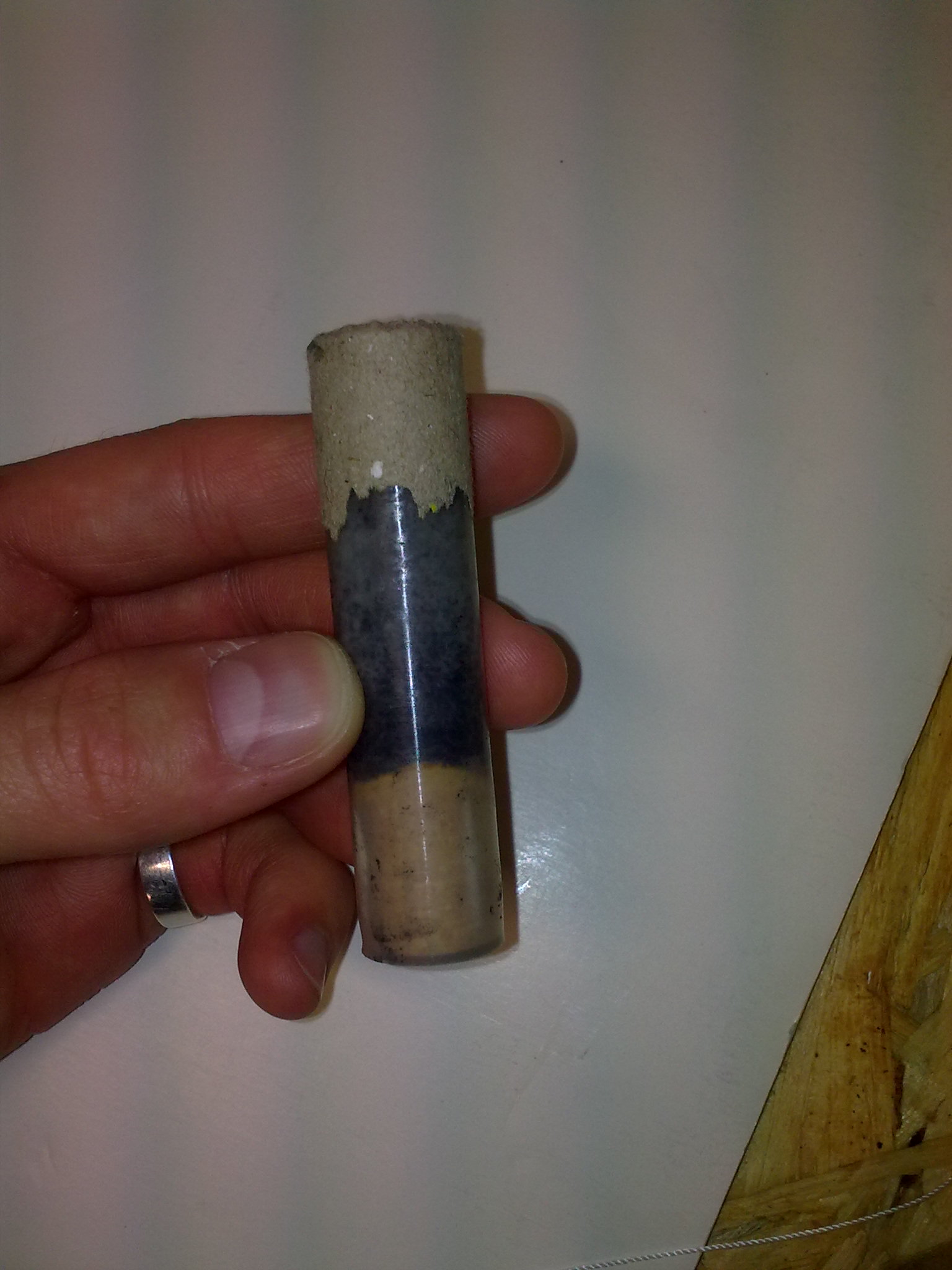

Oto wspomniany silnik. Szczerze, to nie wiem czy coś z tego będzie. Z uwagi braku wagi proporcje są przybliżone. Dane techniczne silnika: średnica: 2cm, wysokość: 8cm, dysza: 3mm, skład mieszanki: KNO3/CUKIER

[Mp51]

Witam
Dziś, czyli niedziela 27.05.2012 odbył się pierwszy start/lot rakiety "Małe co nie co" umieszczam opis,bo film był nagrywany przez kamerę (miniDV),więc zawartość startów oddam do przegrania na płytę (DVD) jak odpalę dwa pozostałe silniki własnej roboty. Rakieta wzbiła się na wysokość (mówiąc w przybliżeniu) 50m. Zadziałał system odzysku mimo mocnego umieszczenia głowicy w korpusie z tego względu gdyż korpus miał o kilka (mm) większą średnicę przez co wpadała do środka.Przyznam,iż po ukończeniu lotu rakiety miałem ochotę wrócić do domu i zabrać się za dokończenie pozostałych silników, pozdrawiam.
