Projekt Elix

[rafciodz]

Cześć
Powoli szykuję się do Festiwalu Meteor:

Cel – potwierdzić L1według wymogów PTR.
Konstrukcja – papier/laminat z wykorzystaniem
Głowica – laminat, na depronie
Korpus – tuba papierowa usztywniona lakierem
Stateczniki – sklejka 4mm laminowana
Kosz: sklejka 8mm, śruby M4
Napęd – silnik shermully
Spadochron – Tkanina ripstop 50g/m2
Elektornika – UWS x2, kamera pokładowa, brzęczek/piskun.
Średnica rakiety – 90 mm
Masa – do 2000 g
Wysokość – 170 cm
Korpus dzielony na sekcje ( silnikowa, spadochronowa, elektroniczna):
1.Sekcja silnikowa długość – 35 cm.
2.Sekcja spadochronowa – 55 cm.
3.Sekcja elektroniczna – 50 cm.

Projekt OR

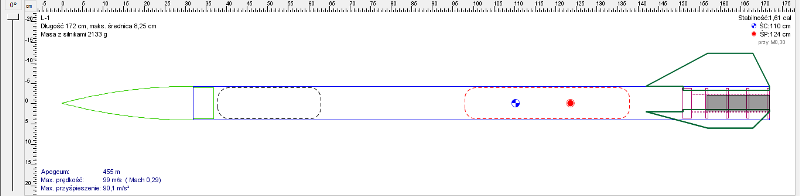

OpenRocketscreen


Korpus pocięty z przejściówką

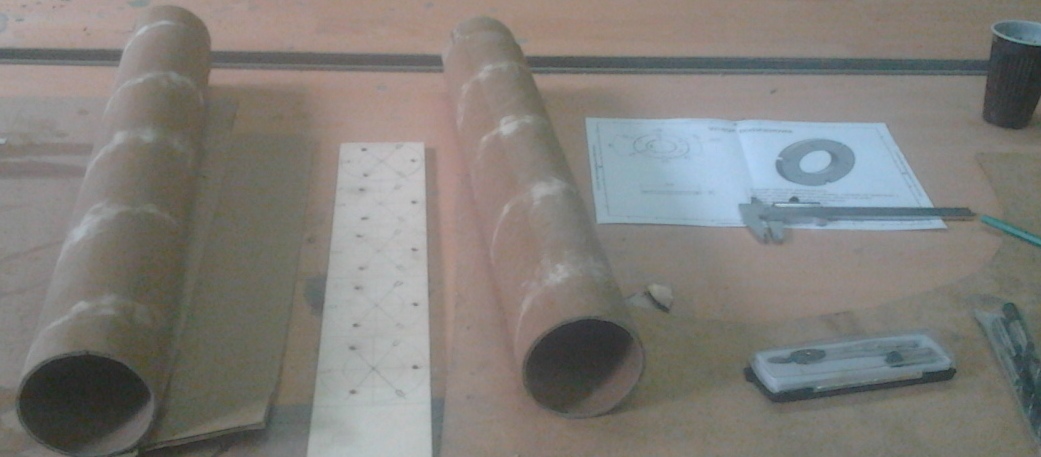

Korpus pocięty

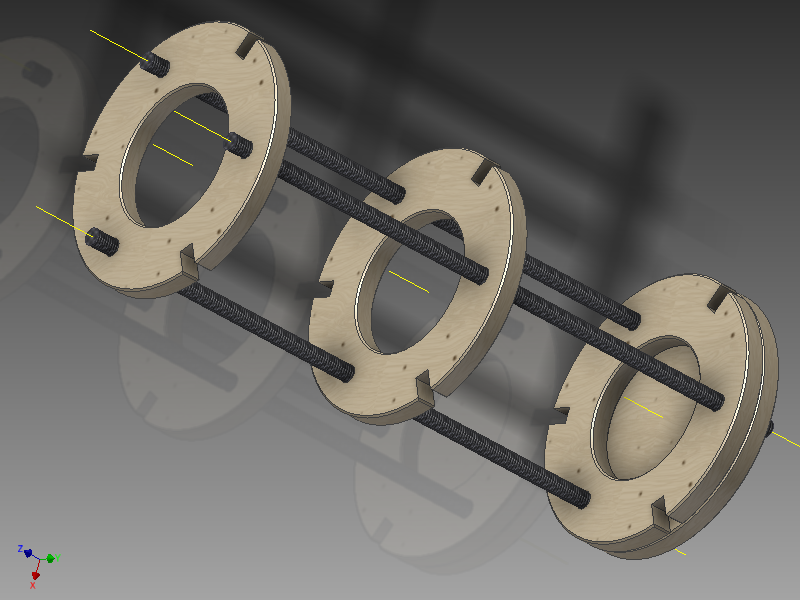

Projekt kosza silnikowego

Kosz


[KSard]

Cześć Rafał.
Ładny model - kawał rakiety

Boję się tylko, czy silnik Schermuly będzie na tyle mocny, aby rakieta wystartowała stabilnie.
Może lepiej dać Wessexa?

[rafciodz]

Dzięki. Jeszcze nie wrzuciłem do OR twojego pakietu z silnikami i nie sprawdziłem. Ale sprawdzę to.
[edek 18:20]
Sprawdzone - prędkość zejścia z wyrzutni:
- 250 cm - 12.5m/s
- 300 cm - 13.8m/s
Wychodzi w miarę rozsądnie.
Dziś troszkę ruszyłem z robotą.

Łoże skręcone i pochlapane szkłem wodnym



Stateczniki



Część silnikowa



I przymiarka
