Re: Tryton

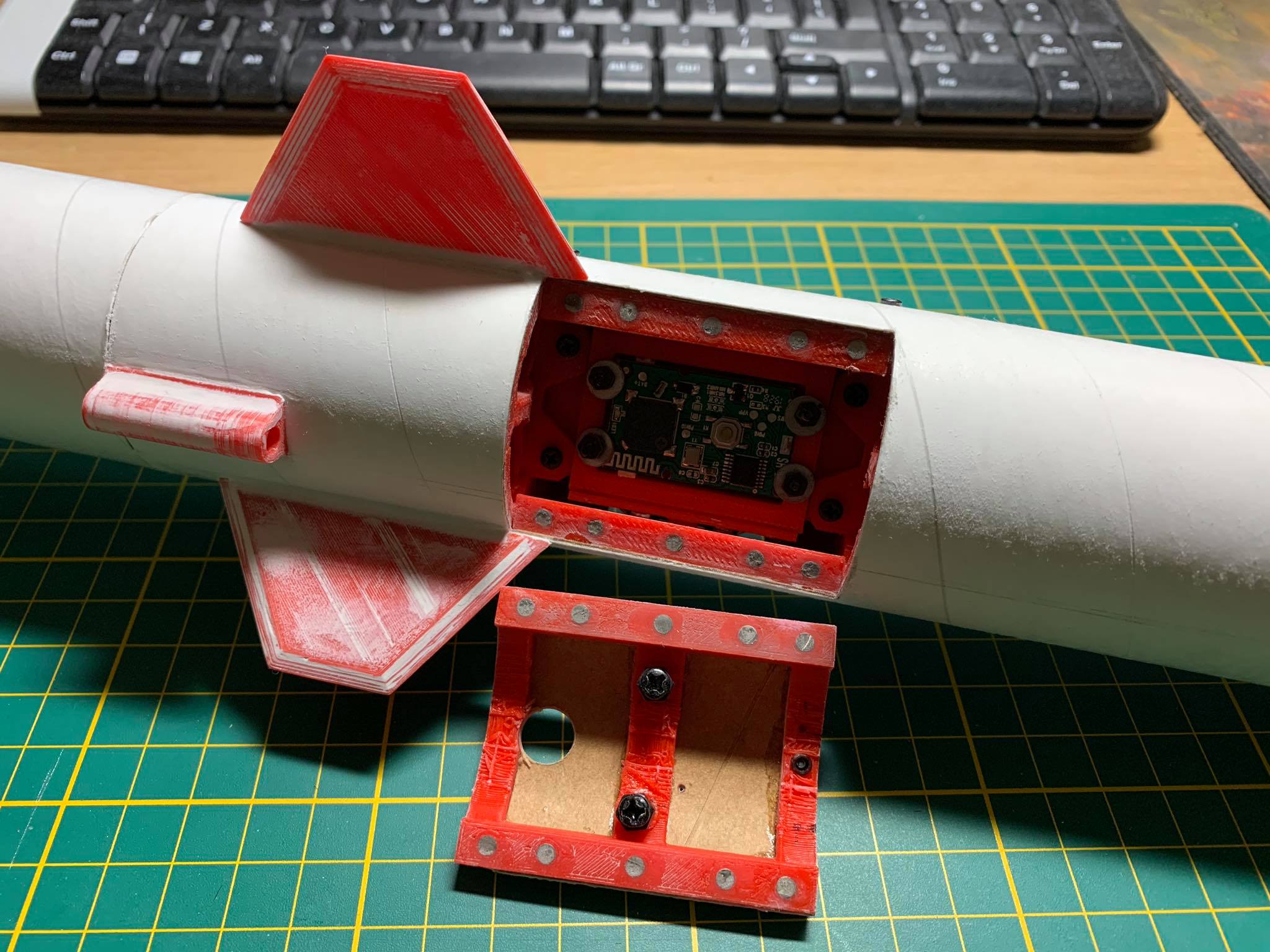

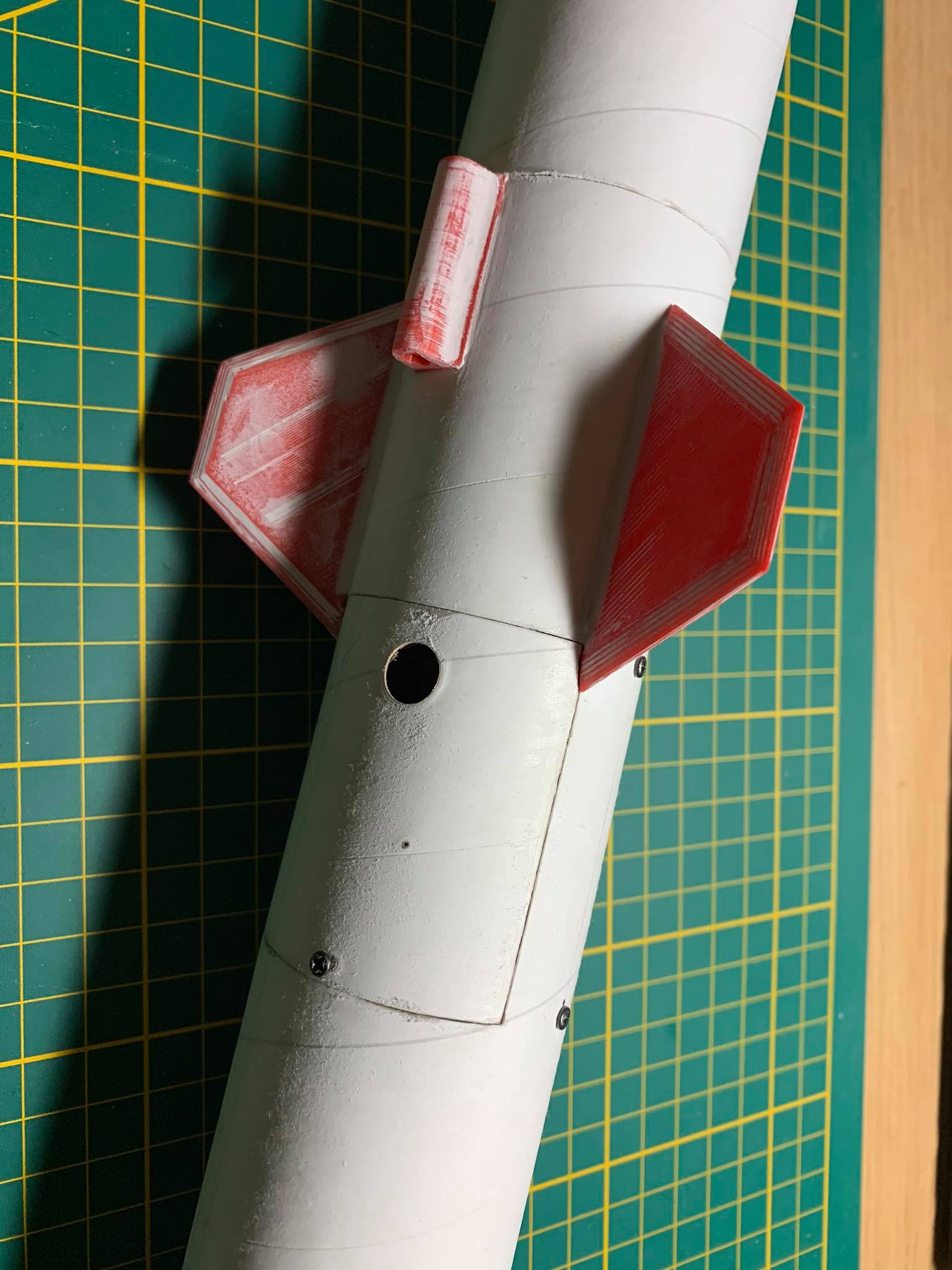

Płytka dostępu do elektroniki, w niej umieściłem również otwór na obiektyw kamerki.

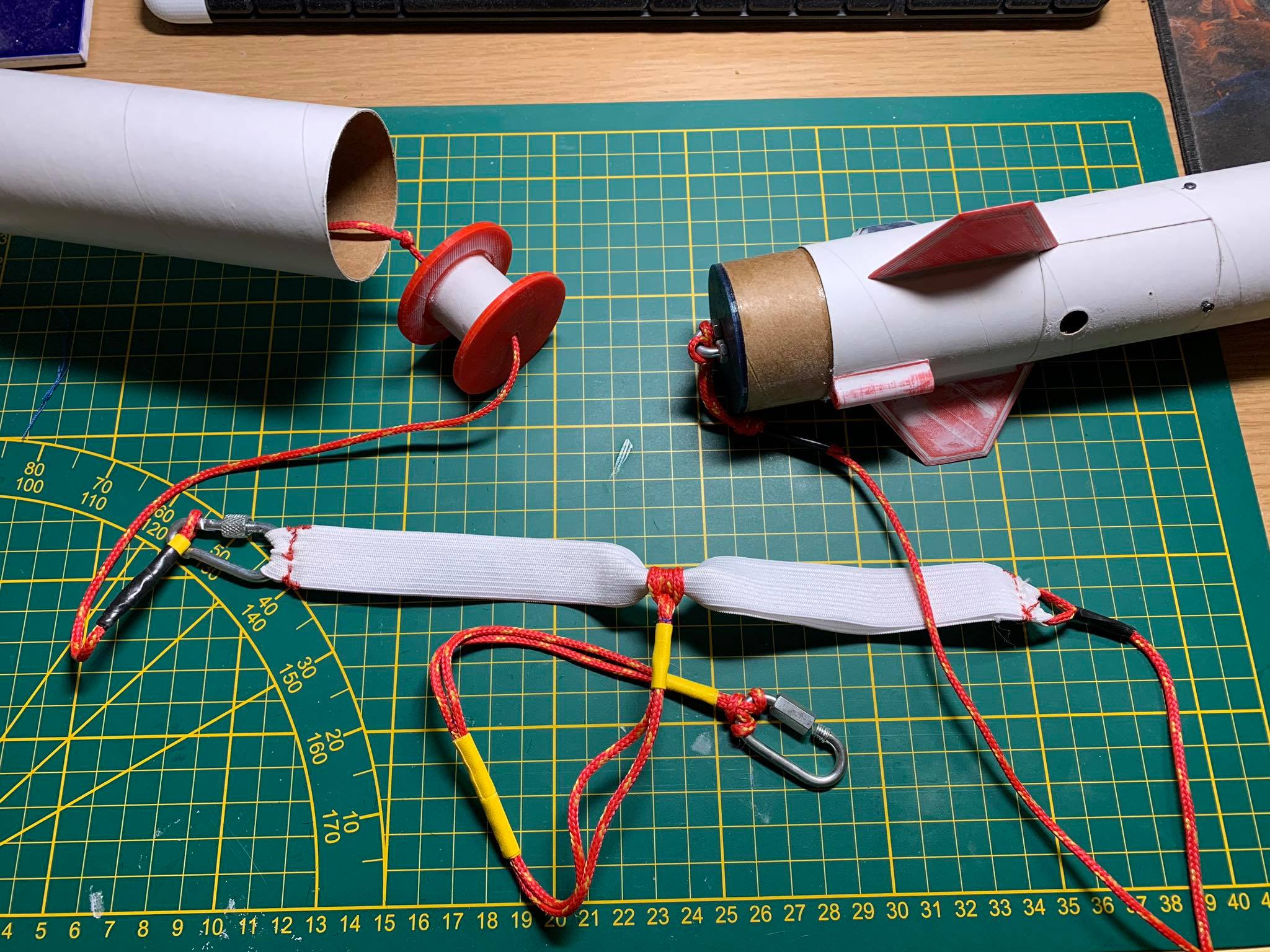

Elementy mocowania spadochronu i linki
autor: arturklos12
niedziela, 4 paź 2020, 13:09
Forum: Własnoręcznie wykonane modele rakiet
Temat: Tryton
Odpowiedzi: 17
Odsłony: 13150

Re: Tryton

Update postępów:

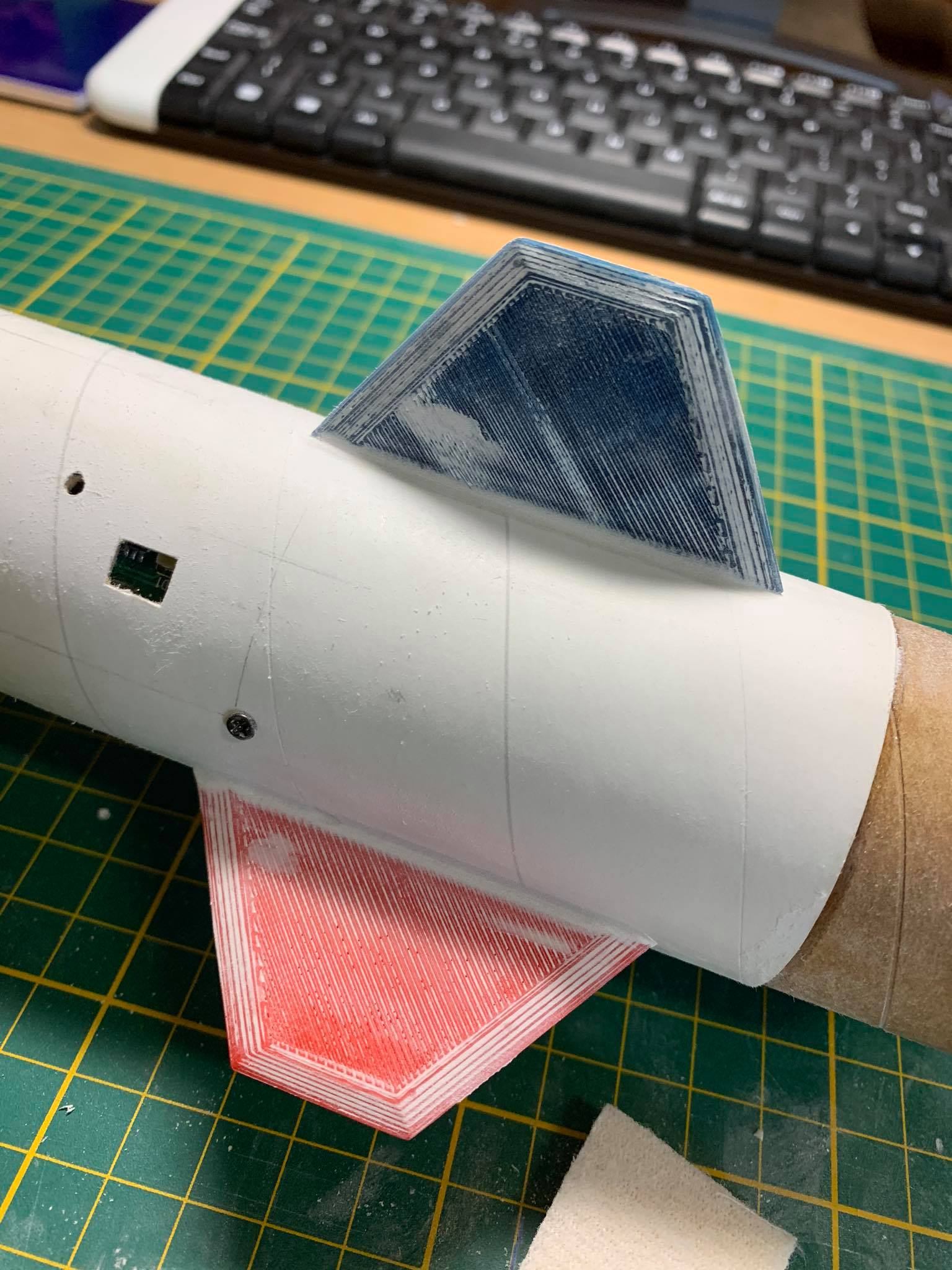

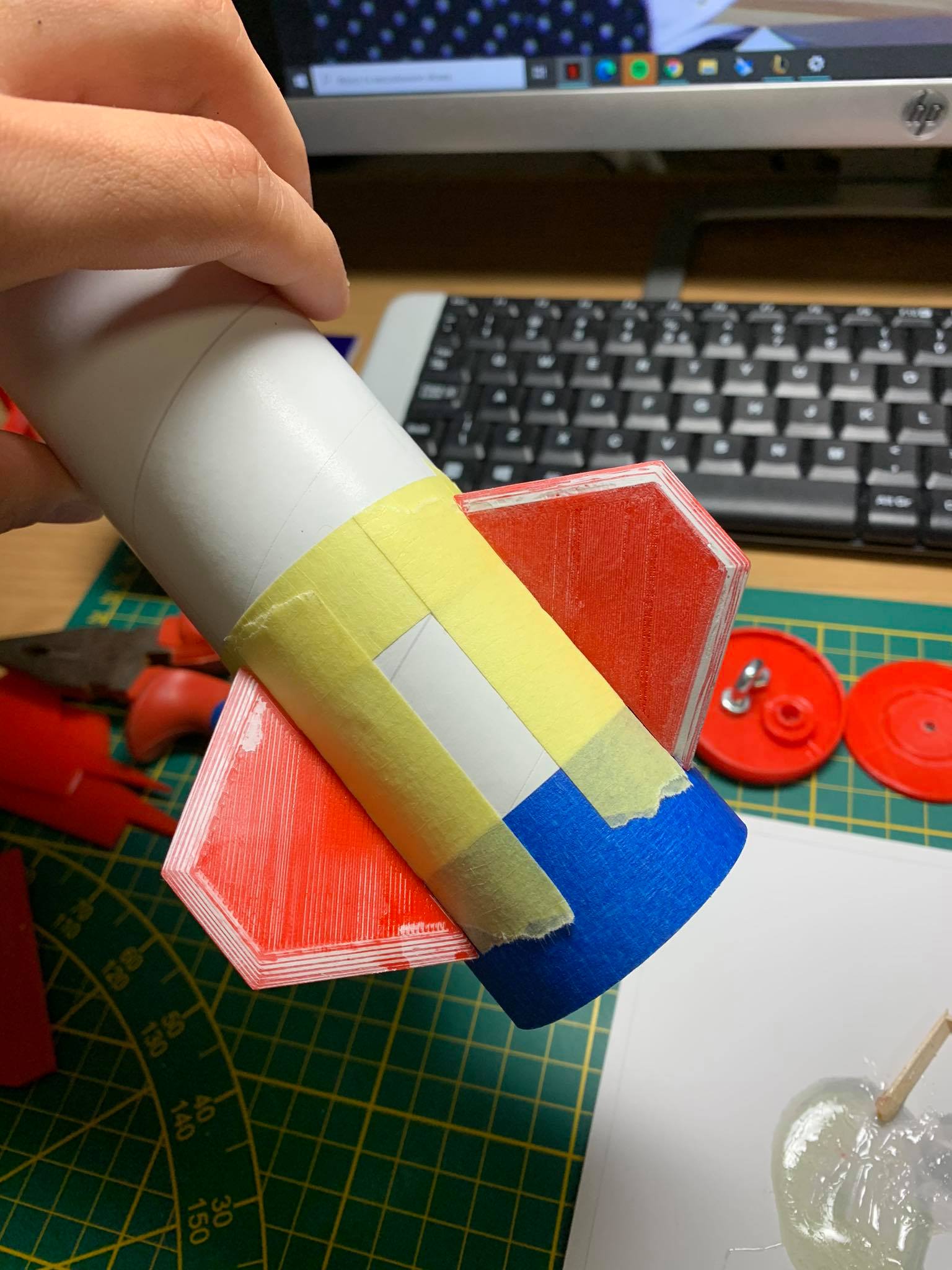

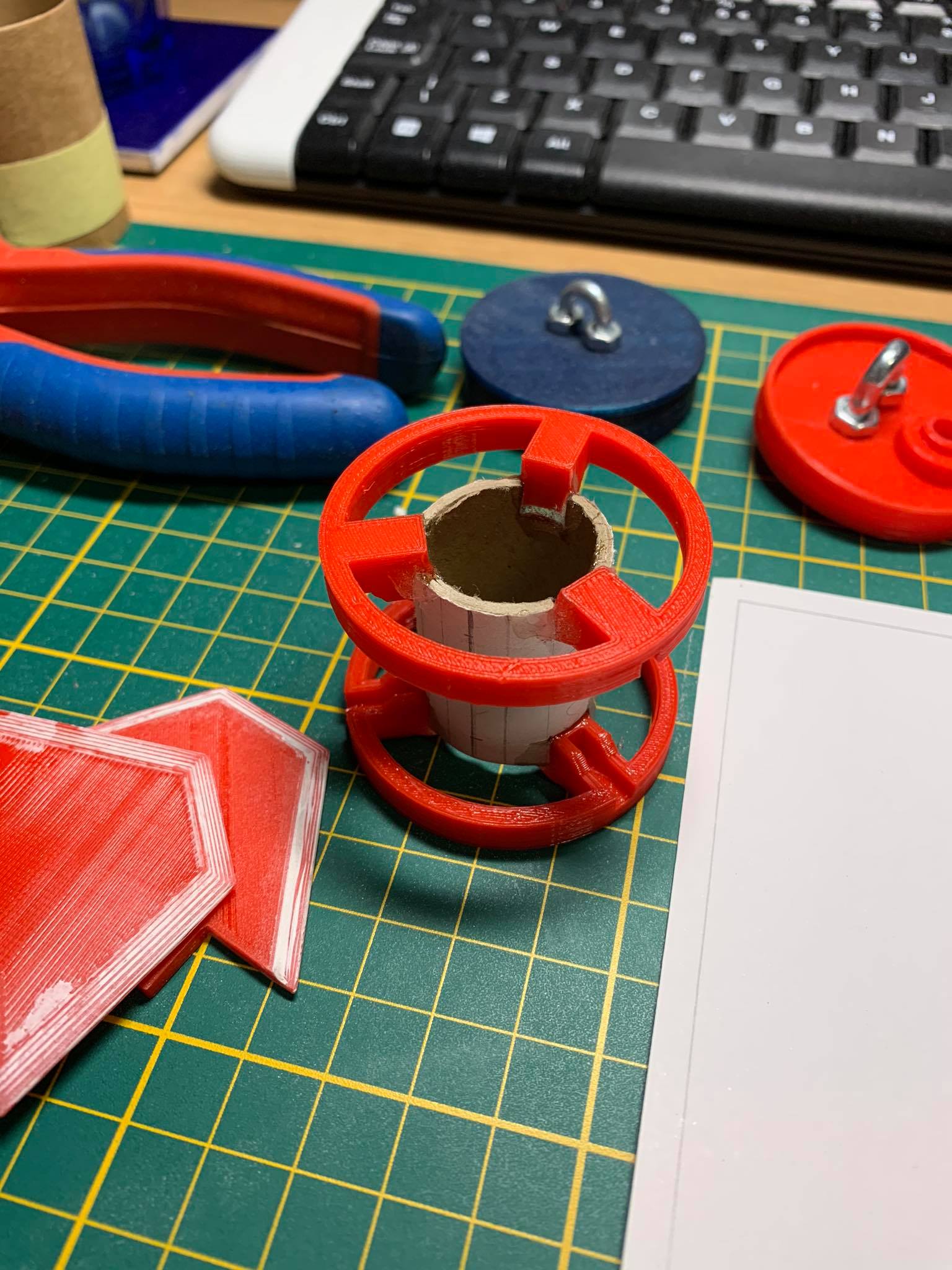

Kosz stateczników

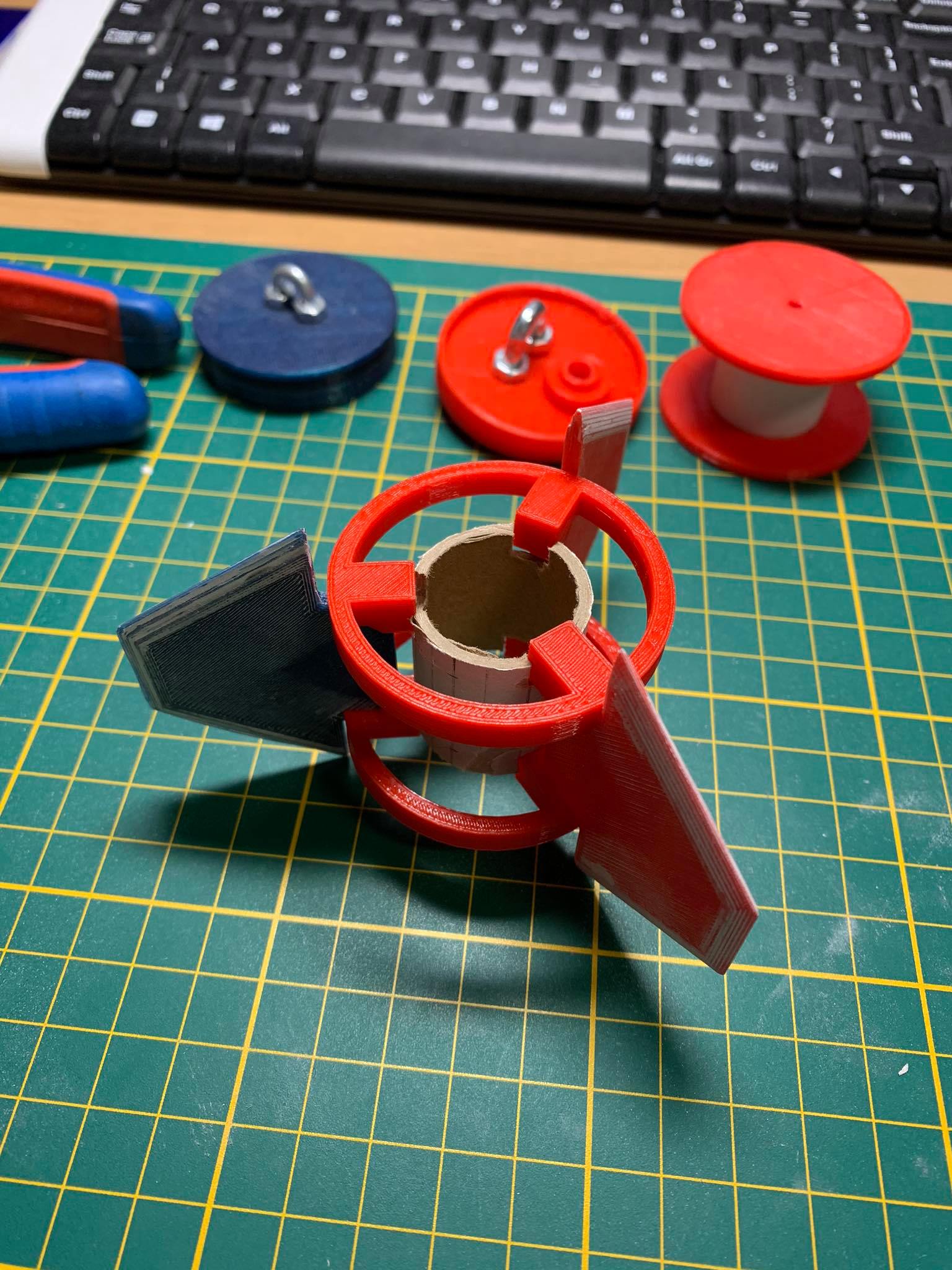

Kosz z dołączonymi statecznikami

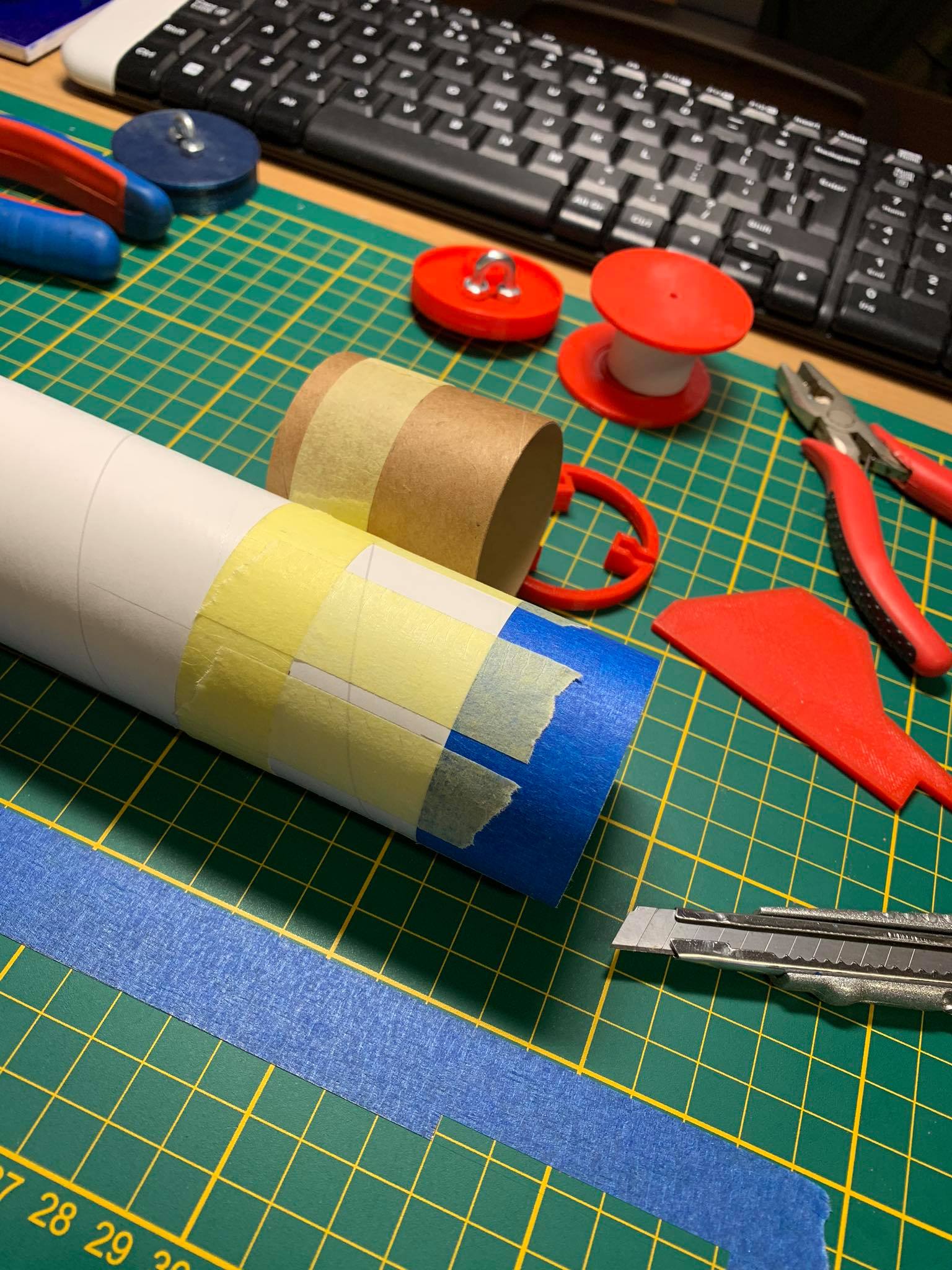

Wklejenie kosza i stateczników oraz wykończenie całości
autor: arturklos12
niedziela, 27 wrz 2020, 22:02
Forum: Własnoręcznie wykonane modele rakiet
Temat: Tryton
Odpowiedzi: 17
Odsłony: 13150

Re: Tryton

tadeusz pisze: niedziela, 27 wrz 2020, 22:00 UWS powinien być zamontowany odwrotnie ,kostką zaciskową do góry.
Cenna uwaga, tutaj zamocowany bardziej w celach poglądowych, nie zwróciłem na to uwagi. Dziękuje :)
autor: arturklos12
niedziela, 27 wrz 2020, 10:13
Forum: Własnoręcznie wykonane modele rakiet
Temat: Tryton
Odpowiedzi: 17
Odsłony: 13150

Re: Tryton

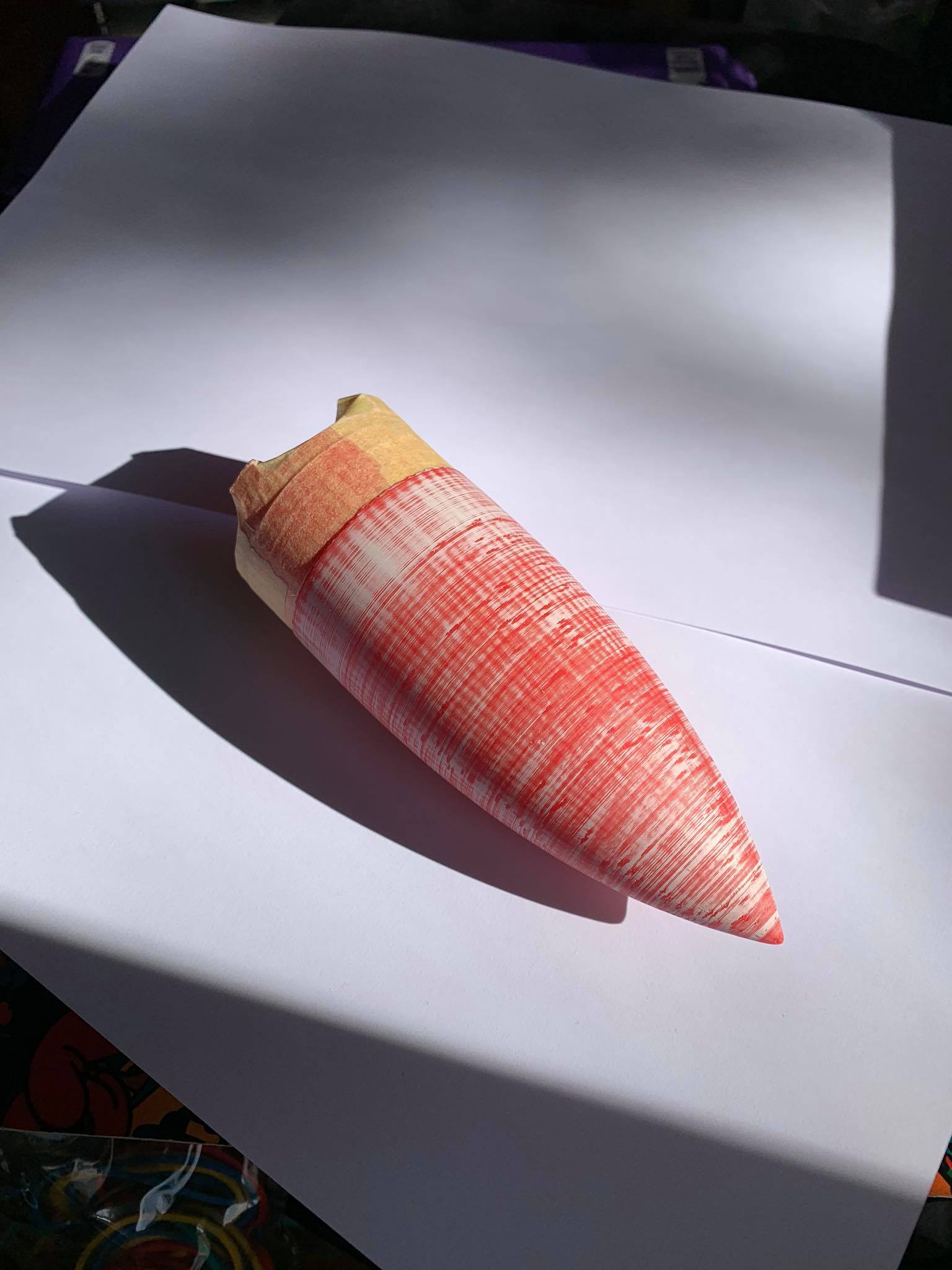

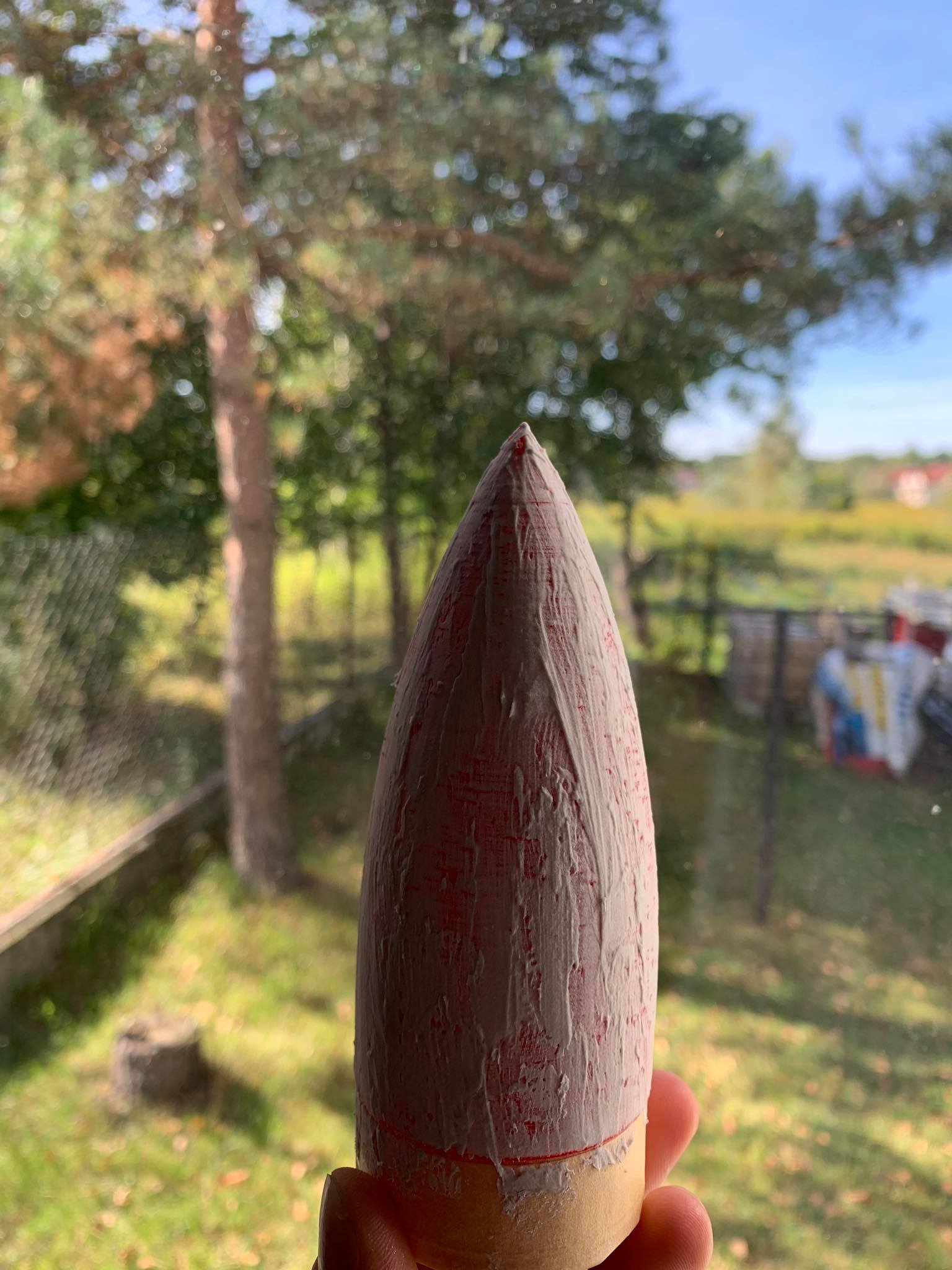

Głowica wydruk 3d, ścianki grubości 3mm czubek wzmocniony grubszą warstwą.

Zaszpachlowana
Wyszlifowana
Złożenie z modułem UWS
autor: arturklos12
poniedziałek, 21 wrz 2020, 16:40
Forum: Własnoręcznie wykonane modele rakiet
Temat: Tryton
Odpowiedzi: 17
Odsłony: 13150

Re: Tryton

Umieszczenie magnesów neodymowych obok UWSa to kiepski pomysł, nawet takie małe magnesy z tej odległości będą miały kila razy silniejsze pole niż ziemskie i zaburzą pracę UWSa. Trzeba sprawdzić ale raczej będą przeszkadzać. Jeszcze przy module lokalizacji zwróciłem uwagę na metalowe podkładki które...
autor: arturklos12
poniedziałek, 21 wrz 2020, 14:06
Forum: Własnoręcznie wykonane modele rakiet
Temat: Tryton
Odpowiedzi: 17
Odsłony: 13150

Re: Tryton

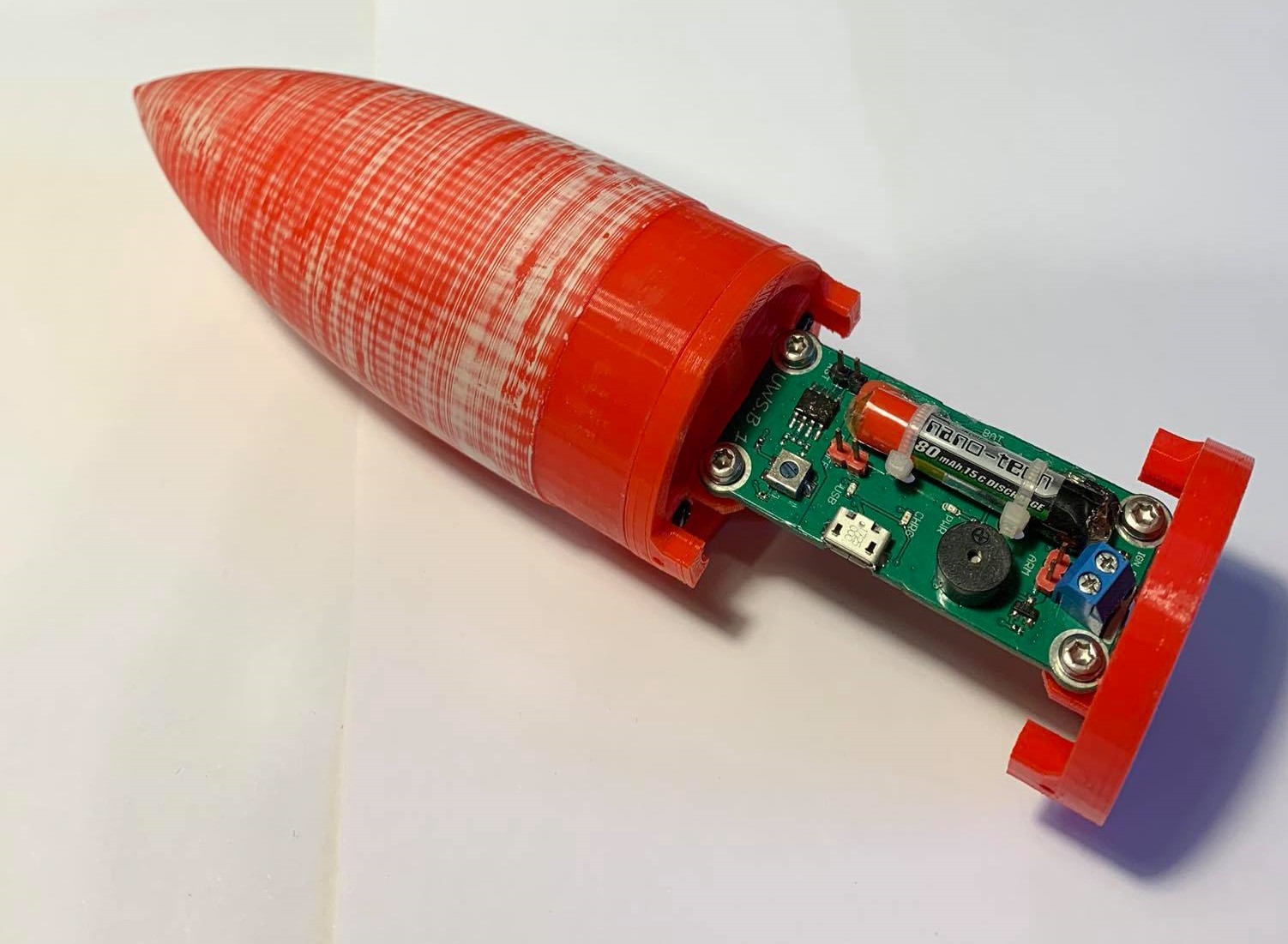

Update: Moduł elektroniki wspomagający lokalizacje rakiety: 119200616_787756662037767_4020208949155056173_n.jpg 119443435_1626668360826985_7278328077911094948_n.jpg Moduł UWS 119675890_1630284490465146_3819085477825856783_n.jpg Klapka dostępu do elektroniki: 119697464_951929568645112_254320581351235...
autor: arturklos12
środa, 16 wrz 2020, 17:41
Forum: Własnoręcznie wykonane modele rakiet
Temat: Tryton
Odpowiedzi: 17
Odsłony: 13150

Re: Tryton

Vigoniusz pisze: środa, 16 wrz 2020, 17:29 Bardzo ładny projekt. W czym projektujesz?
Dziękuje bardzo. Projektuje w Solid Edge, rendering w Key Shot.
autor: arturklos12
środa, 16 wrz 2020, 15:34
Forum: Własnoręcznie wykonane modele rakiet
Temat: Tryton
Odpowiedzi: 17
Odsłony: 13150

Re: Tryton

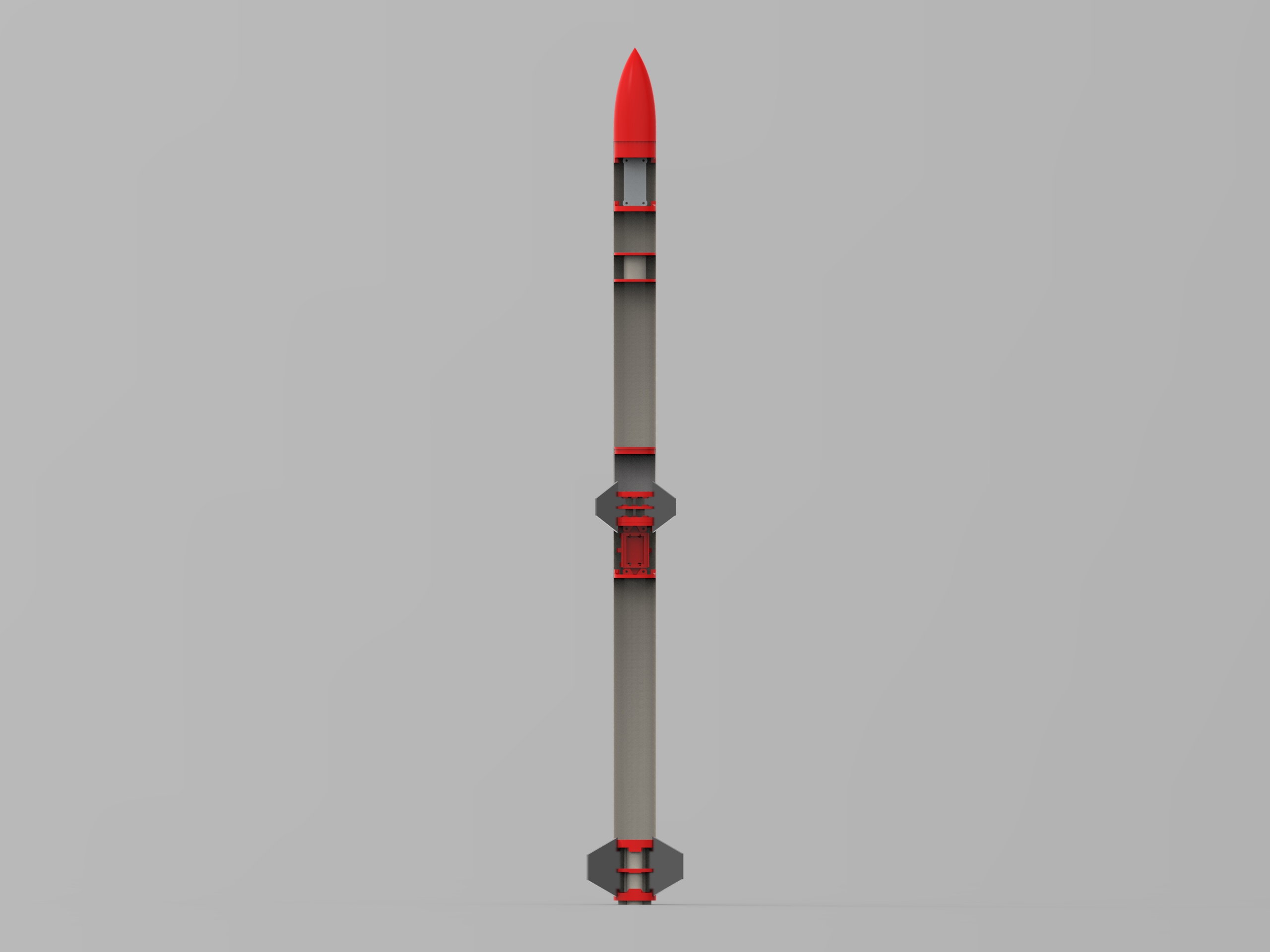

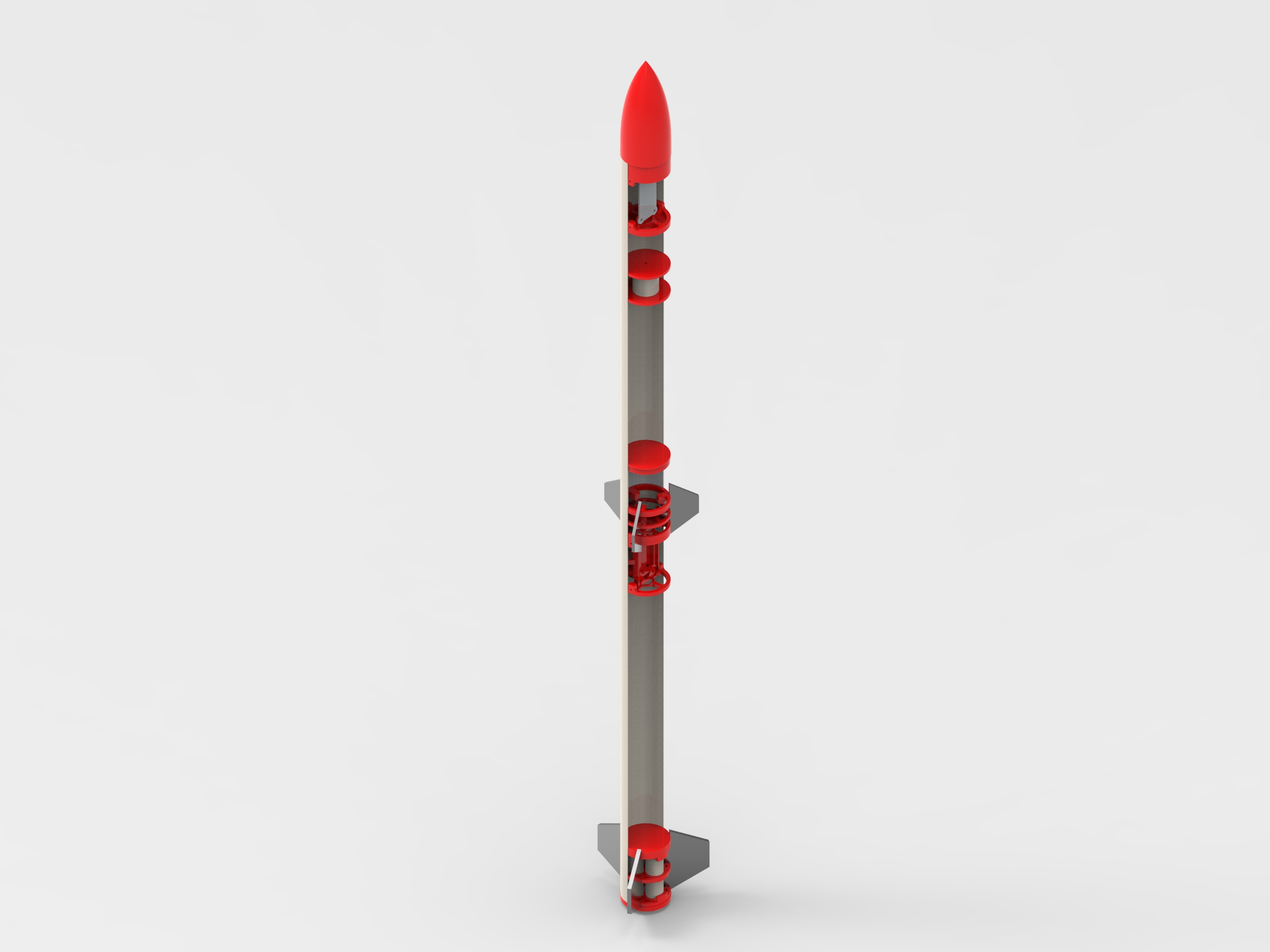

Złożenie poszczególnych elementów rakiety w przekroju:
autor: arturklos12
wtorek, 15 wrz 2020, 15:46
Forum: Własnoręcznie wykonane modele rakiet
Temat: Tryton
Odpowiedzi: 17
Odsłony: 13150

Re: Tryton

Mocowania są drukowane? Uważaj z nimi w okolicy silników, bo potrafią się mocno nagrzać i zmiękczyć plastik. W czasie ich pracy nie będzie problemu, ale później oddadzą ciepło i mogą zdeformować mocowanie. Testowałem coś takiego w małej rakiecie na silnik klasy A i trzeba było wymieniać wydruk co s...
autor: arturklos12
wtorek, 15 wrz 2020, 15:07
Forum: Własnoręcznie wykonane modele rakiet
Temat: Tryton
Odpowiedzi: 17
Odsłony: 13150

Re: Tryton

Aktualizacja:

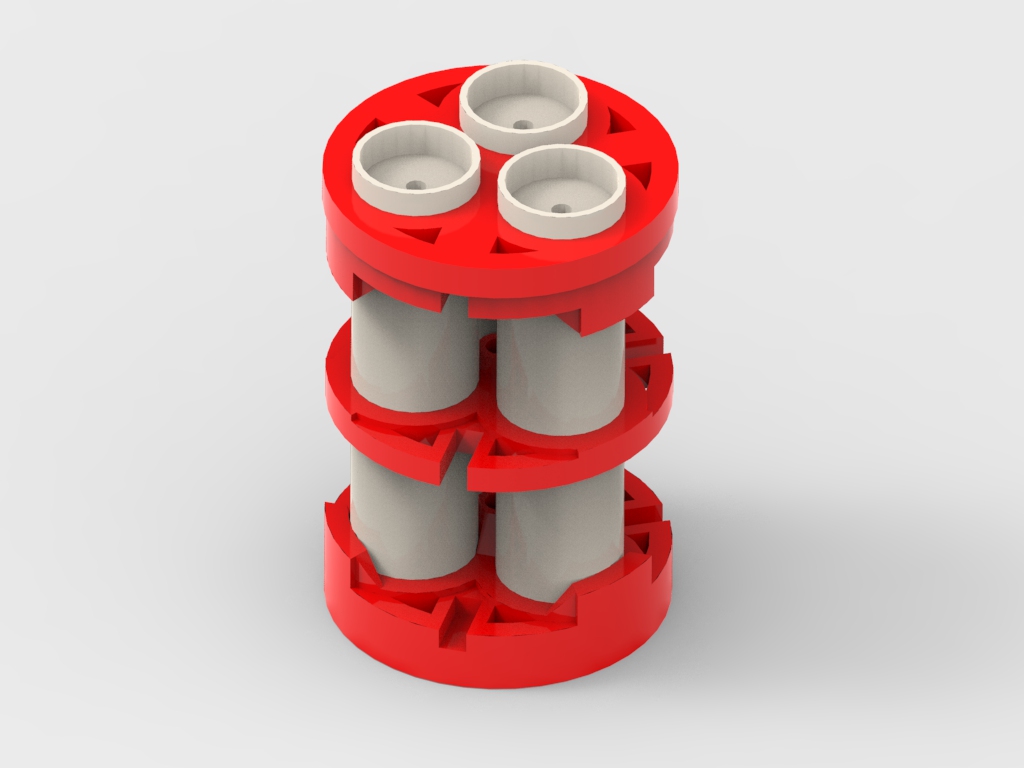

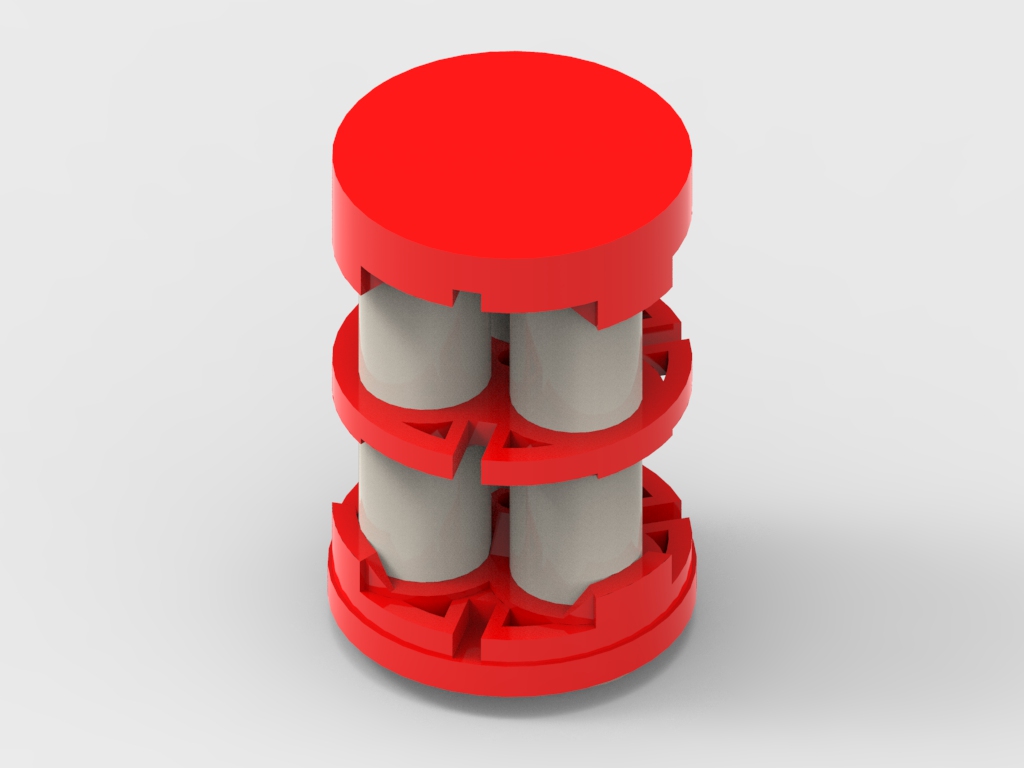

Moduł silnikowy

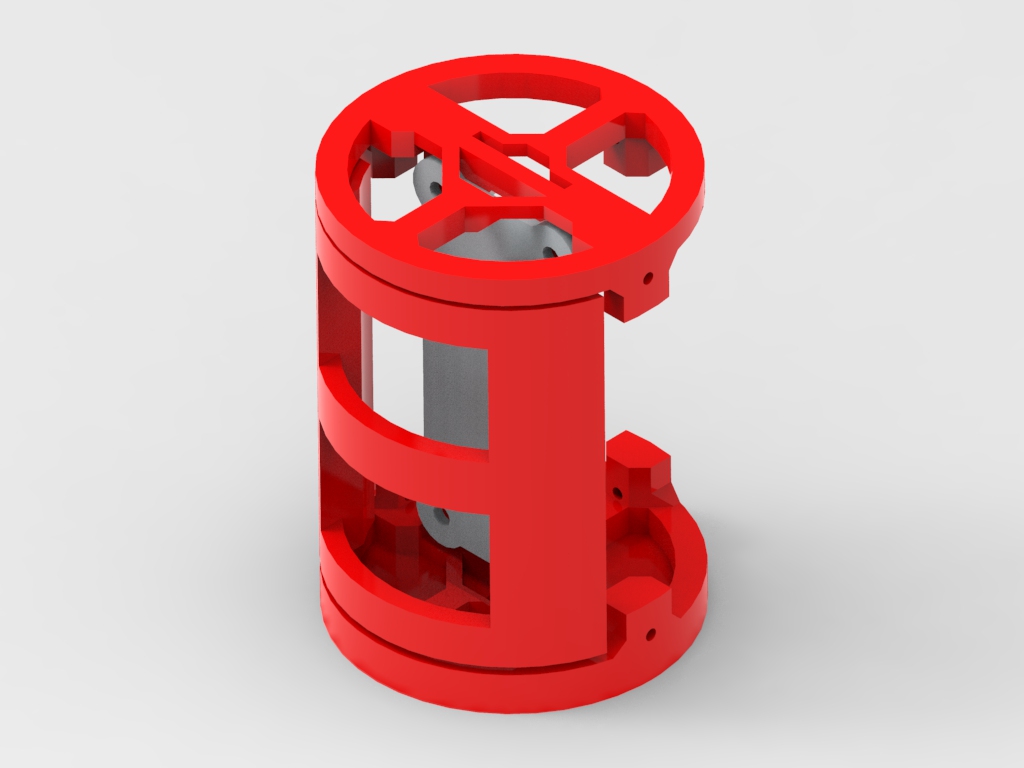

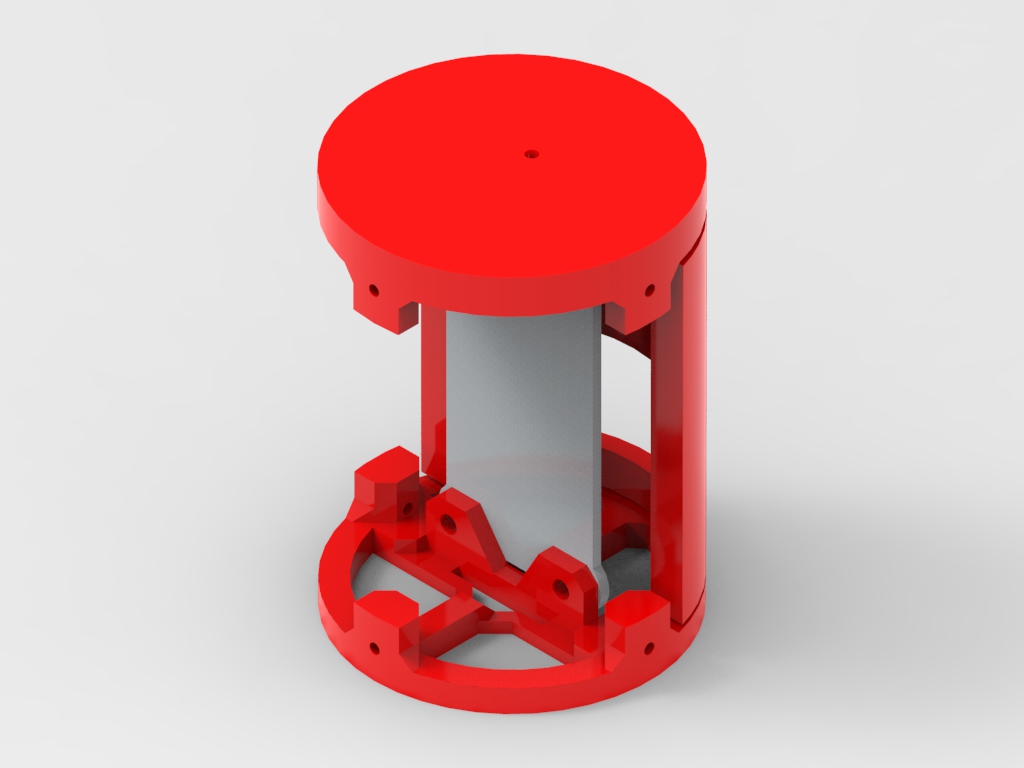

Moduł UWS

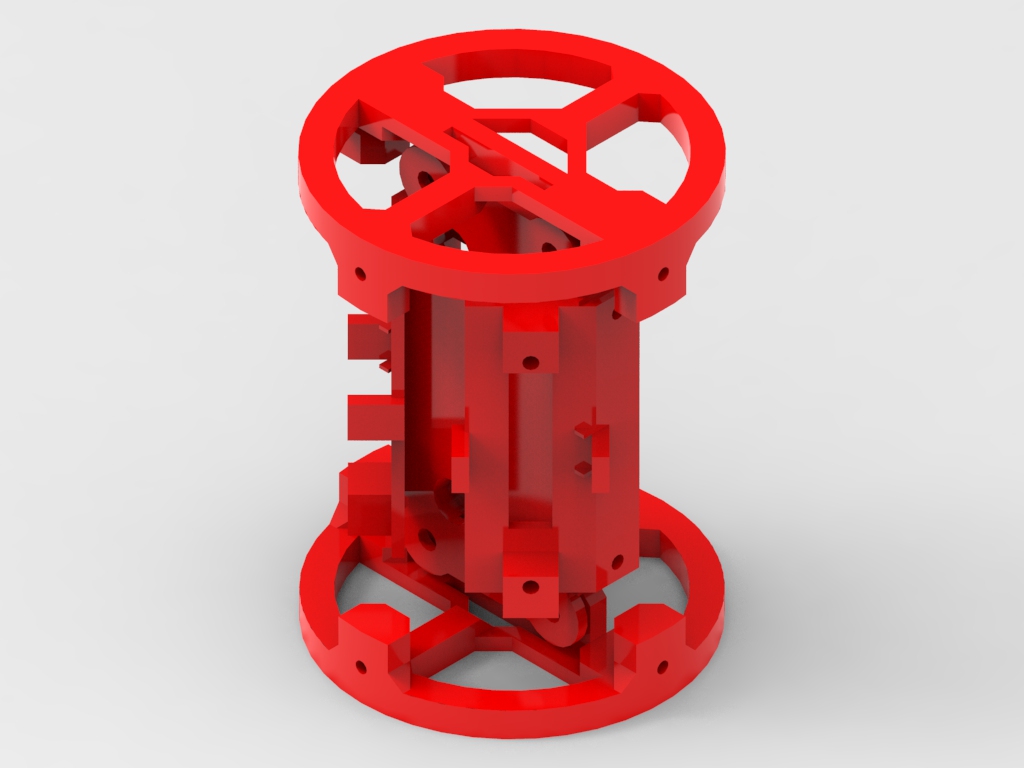

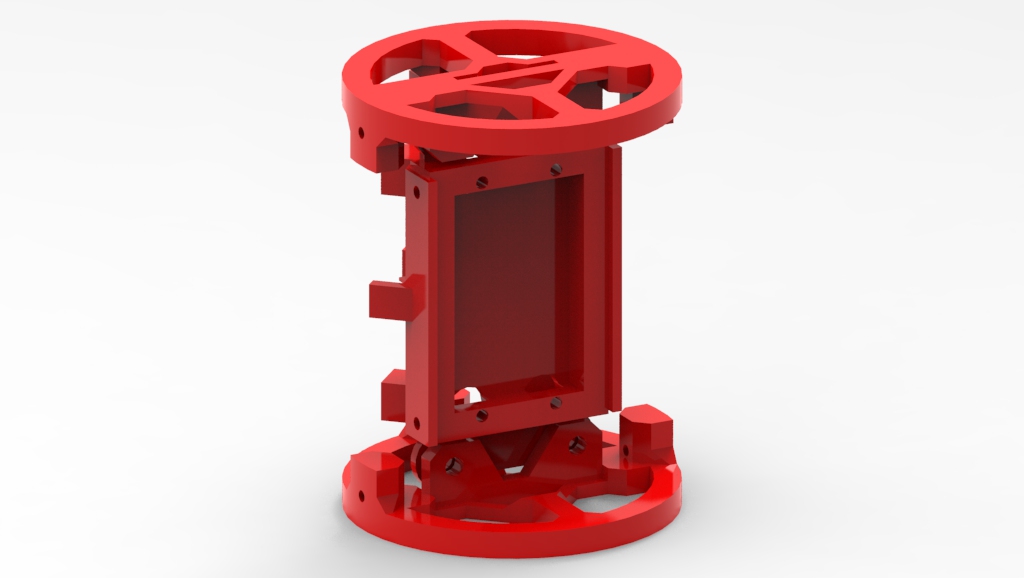

Moduł elektroniki ułatwiającej lokalizację - diody oraz lokalizator z buzzerem
